Запчасти Komatsu PC228USLC-3E0 КЛАПАН ПЕРЕГРУЗКИ(№7-) ГИДРАВЛИКА

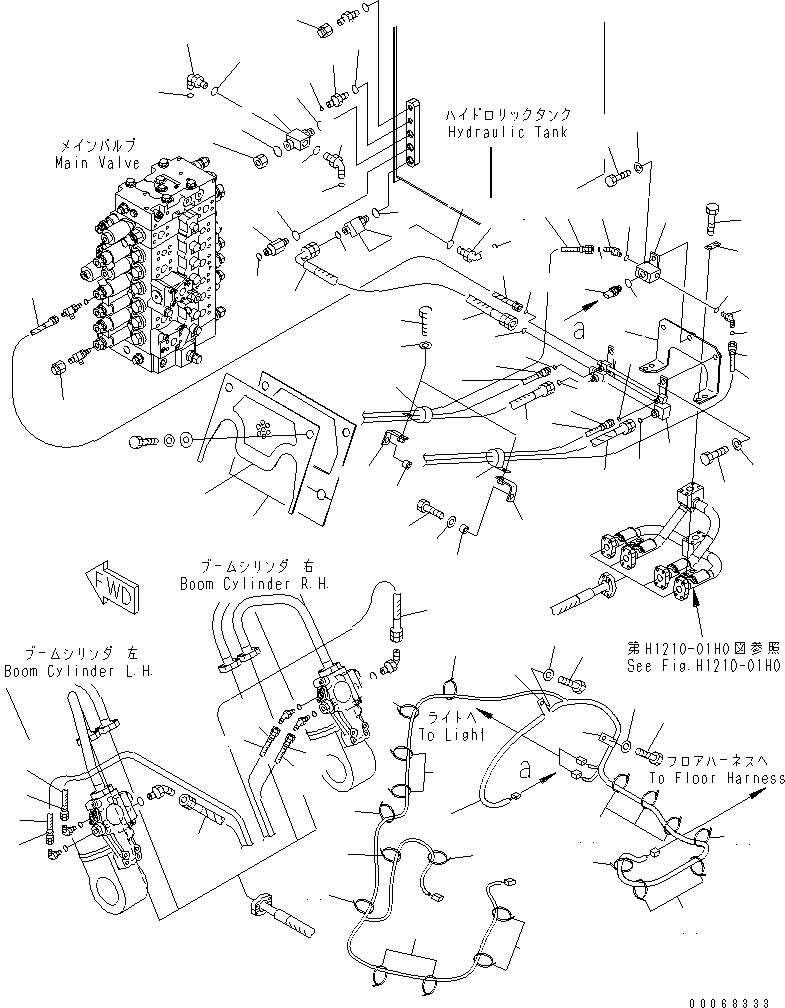

Схема запчастей Komatsu PC228USLC-3E0 - КЛАПАН ПЕРЕГРУЗКИ(№7-) ГИДРАВЛИКА
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
13
14
14
15
15
16
17
18
18
19
19
20
21
21
21
22
22
23
24
25
26
27
28
29
30
31
31
32
32
33
33
34
35
36
37
38
38
39
39
40
40
41
41
41
41
41
41
41
41
41
41
41
41
41
42
43
44
45
46
47
48
49
50
50
51
51
52
52
53
54
55
56
57
58
59
60
60
61
62
63

Артикул

Название

Примечание

Количество

1

02762-00410

HOSE 1000MM

2

02756-00206

HOSE

3

02760-00206

HOSE

4

20Y-62-22790

BAND RED

5

20Y-62-22850

BAND GREEN

6

02762-004A5

HOSE

7

02756-00211

HOSE

8

02760-00210

HOSE 1000MM

9

20Y-62-22790

BAND RED

10

20Y-62-22850

BAND GREEN

11

207-62-51270

BRACKET

12

01010-81250

BOLT

13

01643-31232

WASHER

14

195-33-11220

SPACER

15

04434-53212

CLIP

16

01010-81225

BOLT

17

01643-31232

WASHER

18

22U-62-26491

HOSE ASS'Y

19

02763-005A6

HOSE

20

20Y-62-42730

TUBE

21

02896-11008

O-RING

22

02896-11012

O-RING

23

02896-11015

O-RING

24

01010-81230

BOLT

25

01643-31232

WASHER

26

22U-62-27280

BLOCK

27

01010-81230

BOLT

28

01643-31232

WASHER

29

7861-93-1811

SENSOR

30

07002-11823

O-RING

31

02783-10210

ELBOW

32

02896-11008

O-RING

33

07002-11423

O-RING

34

22U-62-27290

BRACKET

35

01010-81255

BOLT

36

20Y-62-13450

PLATE

37

22U-06-27492

HARNESS

38

08057-12012

CLIP

39

01010-81225

BOLT

40

01643-31232

WASHER

41

08034-20536

BAND

42

02781-0021D

UNION

43

02896-11008

O-RING

44

07002-11423

O-RING

45

02789-00210

PLUG

46

22U-62-32360

TEE

47

02896-11018

O-RING

48

02789-00628

PLUG

49

07002-12034

O-RING

50

02782-10315

ELBOW

51

02896-11009

O-RING

52

07002-12034

O-RING

53

22U-62-26680

UNION

54

02896-11009

O-RING

55

07002-12034

O-RING

56

22U-62-26580

TEE

57

02896-11015

O-RING

58

02782-10315

ELBOW

59

02896-11009

O-RING

60

07002-12034

O-RING

61

02789-00315

PLUG

62

22U-54-27190

COVER

62

COVER

63

22U-54-27180

SHEET

Выбрано товаров: 64
