Запчасти Komatsu PC228USLC-3E0 2-СЕКЦИОНН. СТРЕЛА (БЫСТРОСЪЕМН. МЕХ-М ЛИНИЯ)(№7-) РАБОЧЕЕ ОБОРУДОВАНИЕ

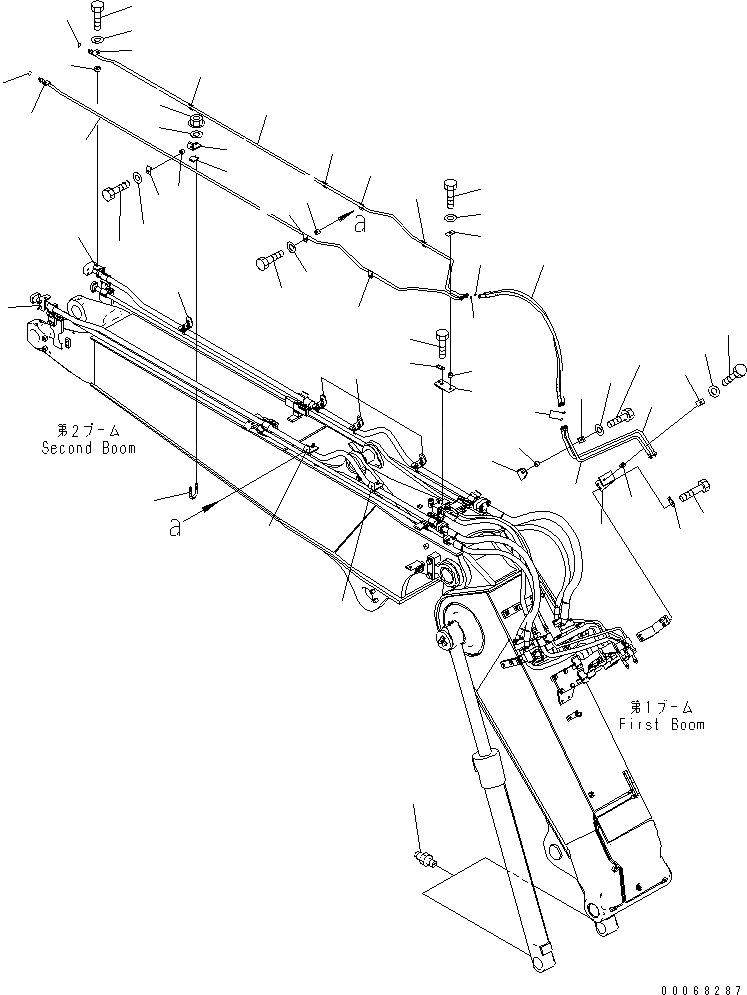

Схема запчастей Komatsu PC228USLC-3E0 - 2-СЕКЦИОНН. СТРЕЛА (БЫСТРОСЪЕМН. МЕХ-М ЛИНИЯ)(№7-) РАБОЧЕЕ ОБОРУДОВАНИЕ
1
2
2
3
4
4
5
5
5
5
5
5
5
6
7
8
9
10
10
10
10
10
10
10
10
10
11
11
11
12
12
12
13
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37

Артикул

Название

Примечание

Количество

1

22U-62-32820

TUBE

2

02896-11008

O-RING

3

22U-62-32810

TUBE

4

02896-11008

O-RING

5

22U-62-32760

BRACKET

6

07283-33450

CLIP

7

01643-31032

WASHER

8

01597-01009

NUT

9

07283-53444

SEAT

10

20Y-62-K5780

CLAMP

11

01010-81040

BOLT

12

01643-31032

WASHER

13

195-01-14540

COLLAR

14

22U-62-32850

BRACKET

15

20Y-62-13450

PLATE

16

01010-81245

BOLT

17

20J-70-12280

CLAMP

18

01010-81040

BOLT

19

01643-31032

WASHER

20

195-01-14540

COLLAR

21

22U-62-32780

HOSE ASS'Y

22

22U-62-32830

TUBE

23

02896-11008

O-RING

24

22U-62-32840

TUBE

25

22U-62-32860

BRACKET

26

20J-70-12280

CLAMP

27

01010-81040

BOLT

28

01643-31032

WASHER

29

195-01-14540

COLLAR

30

22U-62-32870

BRACKET

31

20Y-62-13450

PLATE

32

01010-81255

BOLT

33

20J-70-12280

CLAMP

34

01010-81045

BOLT

35

01643-31032

WASHER

36

195-01-14540

COLLAR

37

07020-00000

FITTING

Выбрано товаров: 37
