Запчасти Komatsu PC228USLC-3E0 СТРЕЛА (.7M) (-НАВЕСНОЕ ОБОРУД-Е)(№7-) РАБОЧЕЕ ОБОРУДОВАНИЕ

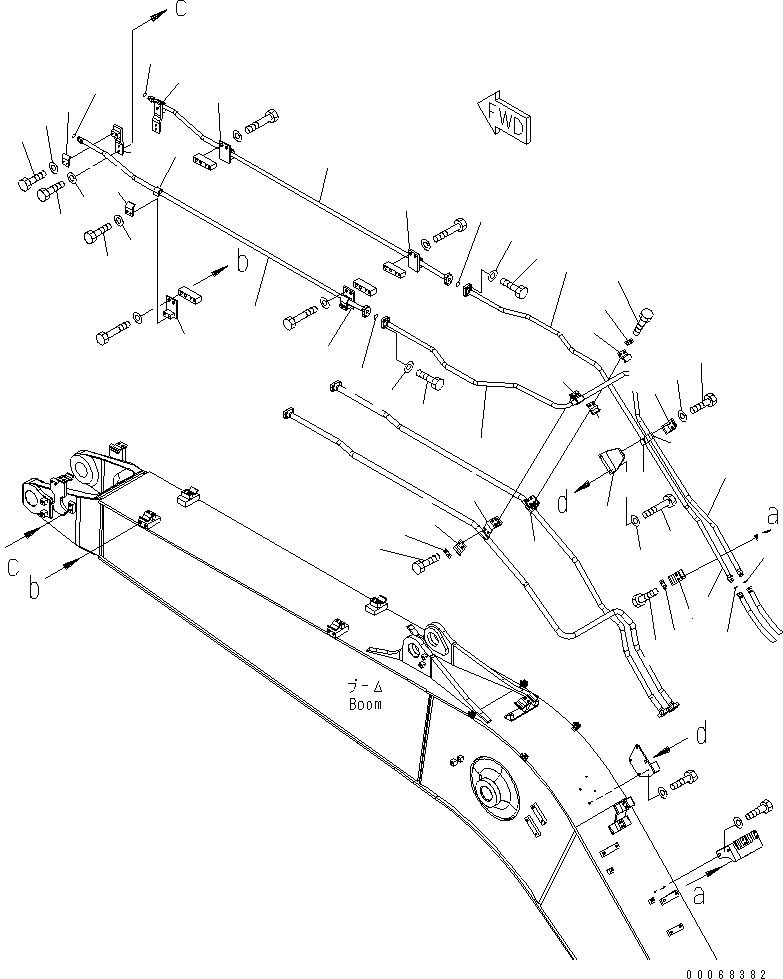

Схема запчастей Komatsu PC228USLC-3E0 - СТРЕЛА (.7M) (-НАВЕСНОЕ ОБОРУД-Е)(№7-) РАБОЧЕЕ ОБОРУДОВАНИЕ
1
1
2
2
3
3
4
4
5
5
6
6
7
8
9
10
11
12
12
13
13
13
13
14
15
16
16
16
17
17
18
18
19
19
20
21
22
23
24
25
26
27
28
28
28
29
30
31
31
32
33
34

Артикул

Название

Примечание

Количество

1

22U-62-32710

TUBE

2

22U-62-32720

TUBE

3

02896-11012

O-RING

4

07000-13025

O-RING

5

01010-80830

BOLT

6

01643-30823

WASHER

7

22U-62-32680

TUBE

8

01010-81230

BOLT

9

20Y-62-13450

PLATE

10

20Y-62-53270

TUBE

11

20Y-62-53280

TUBE

12

02896-11012

O-RING

13

20Y-62-53220

BRACKET

14

20Y-62-53290

CLAMP

15

22U-62-32690

CLAMP

16

203-62-58810

CUSHION

17

01010-81025

BOLT

18

01643-31032

WASHER

19

20Y-62-53210

BRACKET

20

01010-81230

BOLT

21

01643-31232

WASHER

22

20Y-62-53390

CLAMP

23

01010-81025

BOLT

24

01643-31032

WASHER

25

22U-62-32670

BRACKET

26

01010-81270

BOLT

27

01643-31232

WASHER

28

20Y-96-62270

CLAMP

29

01010-81230

BOLT

30

20Y-62-13450

PLATE

31

22U-62-32660

BRACKET

32

20Y-62-13651

CLAMP

33

01010-81230

BOLT

34

20Y-62-13450

PLATE

Выбрано товаров: 34
