Запчасти Komatsu PC228USLC-3E0 СТРЕЛА (.7M) (ДОПОЛН. ГИДРОЛИНИЯ) РАБОЧЕЕ ОБОРУДОВАНИЕ

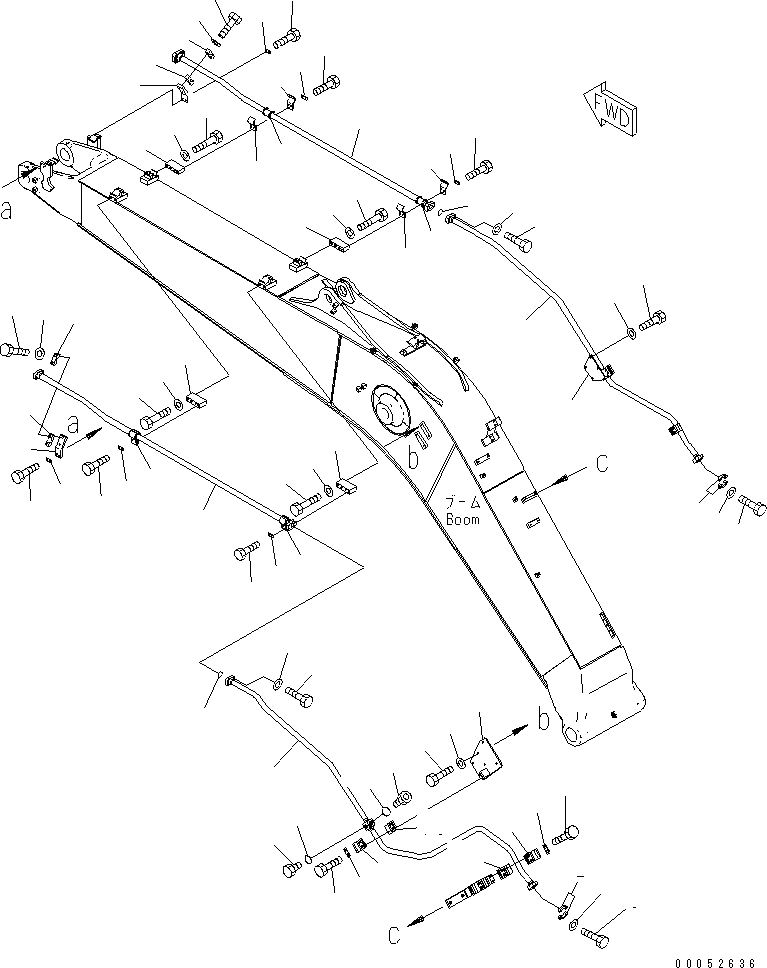

Схема запчастей Komatsu PC228USLC-3E0 - СТРЕЛА (.7M) (ДОПОЛН. ГИДРОЛИНИЯ) РАБОЧЕЕ ОБОРУДОВАНИЕ
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
15
16
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
30
30
30
31
31
31
31
32
32
32
32
33
33
33
33
33
33
34
34
35
35
35
35
36
36
36
36
37
37
38
38
38
38
39
39
40
40
41
41
42
42

Артикул

Название

Примечание

Количество

1

22U-62-27751

TUBE

2

07371-31049

FLANGE

3

07372-21035

BOLT

4

01643-51032

WASHER

5

22U-62-32520

TUBE

6

07371-51260

FLANGE

7

01010-81250

BOLT

8

01643-31232

WASHER

9

07040-12412

PLUG

10

07002-12434

O-RING

11

07040-11007

PLUG

12

07002-11023

O-RING

13

07372-21040

BOLT

14

01643-51032

WASHER

15

07000-13035

O-RING

16

207-62-31330

CLAMP

17

01010-81230

BOLT

18

20Y-62-13450

PLATE

19

22U-62-23255

BRACKET

20

01010-81230

BOLT

21

01643-31232

WASHER

22

22U-62-23373

BRACKET

23

01010-81230

BOLT

24

01643-31232

WASHER

25

207-62-31330

CLAMP

26

01010-81230

BOLT

27

20Y-62-13450

PLATE

28

20Y-62-52770

TUBE

29

20Y-62-52780

TUBE

30

20Y-62-52740

BRACKET

31

01010-81230

BOLT

32

20Y-62-13450

PLATE

33

20Y-62-52680

CLAMP

34

205-62-73431

SEAT

35

01010-81665

BOLT

36

01643-31645

WASHER

37

20Y-62-45382

BRACKET

38

20Y-62-52670

CLAMP

39

01010-81275

BOLT

40

01643-31232

WASHER

41

01010-81235

BOLT

42

20Y-62-13450

PLATE

Выбрано товаров: 42
