Запчасти Komatsu PC228USLC-3E0 2-СЕКЦИОНН. СТРЕЛА (ДОПОЛН. ЛИНИЯ) (ПЕРВ. СТРЕЛА) РАБОЧЕЕ ОБОРУДОВАНИЕ

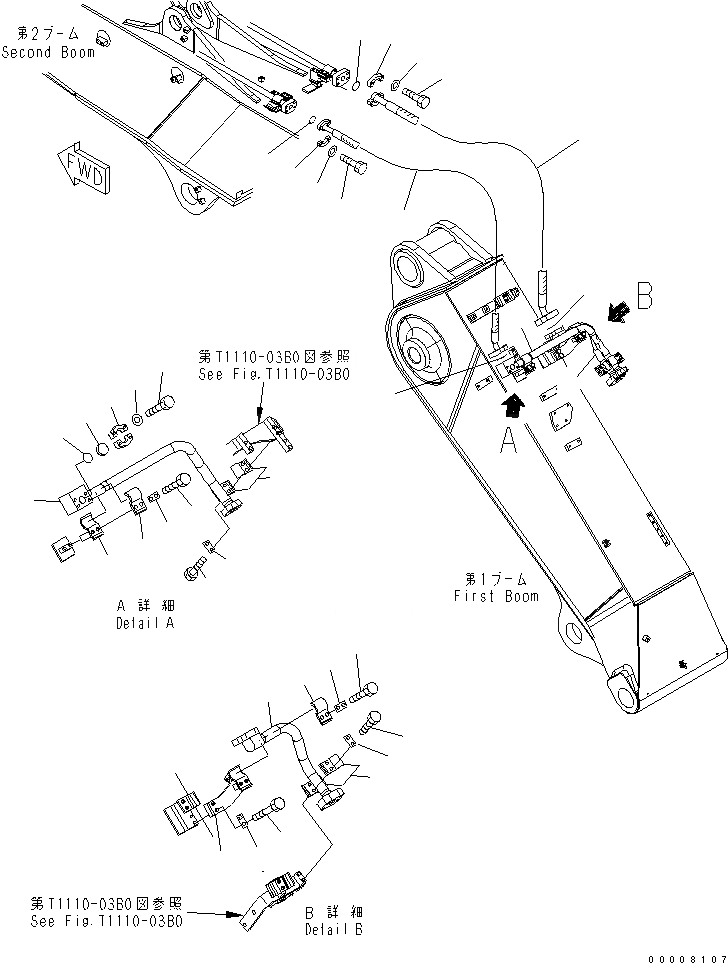

Схема запчастей Komatsu PC228USLC-3E0 - 2-СЕКЦИОНН. СТРЕЛА (ДОПОЛН. ЛИНИЯ) (ПЕРВ. СТРЕЛА) РАБОЧЕЕ ОБОРУДОВАНИЕ
1
1
2
2
3
4
5
6
7
7
8
8
9
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
28

Артикул

Название

Примечание

Количество

1

22U-62-27920

TUBE

2

22U-62-27910

TUBE

3

22U-62-28370

BRACKET

4

22U-62-28330

BRACKET

5

01010-81260

BOLT

6

20Y-62-13450

PLATE

7

207-62-31330

CLAMP

8

01010-81230

BOLT

9

20Y-62-13450

PLATE

10

207-62-31330

CLAMP

11

20Y-62-13450

PLATE

12

01010-81295

BOLT

13

01010-81230

BOLT

14

07378-11000

HEAD

15

07000-13032

O-RING

16

07371-31049

FLANGE

17

07372-21035

BOLT

18

01643-51032

WASHER

19

07083-01213

HOSE

20

07083-01013

HOSE

21

07371-51260

FLANGE

22

07372-21245

BOLT

23

01643-51232

WASHER

24

07000-13038

O-RING

25

07371-31049

FLANGE

26

07372-21035

BOLT

27

01643-51032

WASHER

28

07000-13032

O-RING

Выбрано товаров: 28
