Запчасти Komatsu PC228USLC-3E0 СТРЕЛА (БЫСТРОСЪЕМН. МЕХ-М ТРУБЫ) (1-СЕКЦИОНН. СТРЕЛА) РАБОЧЕЕ ОБОРУДОВАНИЕ

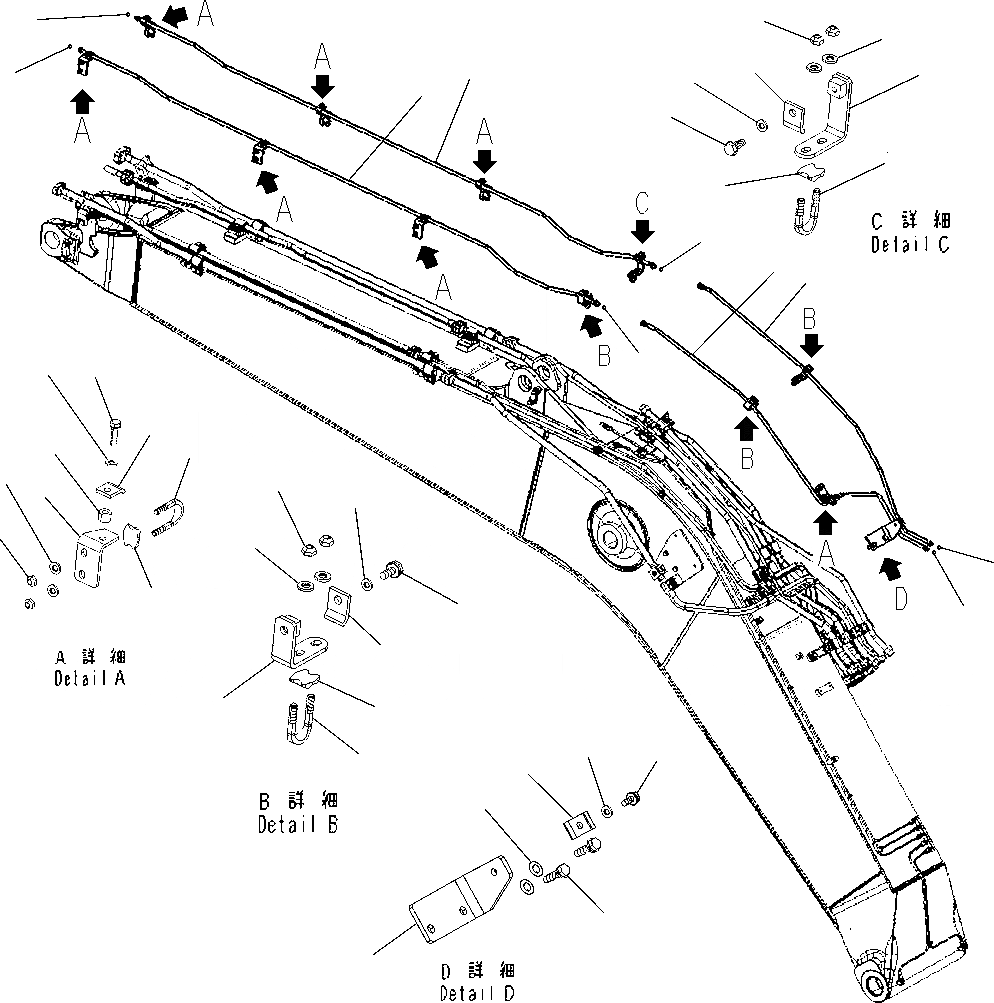

Схема запчастей Komatsu PC228USLC-3E0 - СТРЕЛА (БЫСТРОСЪЕМН. МЕХ-М ТРУБЫ) (1-СЕКЦИОНН. СТРЕЛА) РАБОЧЕЕ ОБОРУДОВАНИЕ
7
2
1
6
27
28
26
24
23
21
22
25
8
4
9
3
5
10
14
13
11
19
18
17
16
12
15
20
23
24
28
27
26
25
22
31
32
34
33
30
29

Артикул

Название

Примечание

Количество

1

20Y-32-K5650

TUBE

2

02896-11008

O-RING

3

02896-11009

O-RING

4

22U-62-32370

TUBE

5

02896-11008

O-RING

6

20Y-62-K5670

TUBE

7

02896-11008

O-RING

8

02896-11009

O-RING

9

22U-62-32380

TUBE

10

02896-11008

O-RING

11

22U-62-32760

BRACKET

12

07283-33450

CLIP

13

01643-31032

WASHER

14

01597-01009

NUT

15

07283-53444

SEAT

16

20Y-62-K5780

CLAMP

17

01010-81040

BOLT

18

01643-31032

WASHER

19

20103-29160

SPACER

20

22U-62-32390

BRACKET

21

22U-62-32410

BRACKET

22

07283-32746

CLIP

23

01643-31032

WASHER

24

01597-01009

NUT

25

07283-52737

SEAT

26

20Y-62-K5780

CLAMP

27

01010-81025

BOLT

28

01643-31032

WASHER

29

22U-62-32420

BRACKET

30

01010-81245

BOLT

31

01643-31232

WASHER

32

20J-70-12280

CLAMP

33

01010-81025

BOLT

34

01643-31032

WASHER

Выбрано товаров: 34
