Запчасти Komatsu PC228USLC-3E0 ПЕРЕГОРОДКА. (COVER) (/) (HARD ВОДН. AREA СПЕЦ-Я.)(№-7) ЧАСТИ КОРПУСА

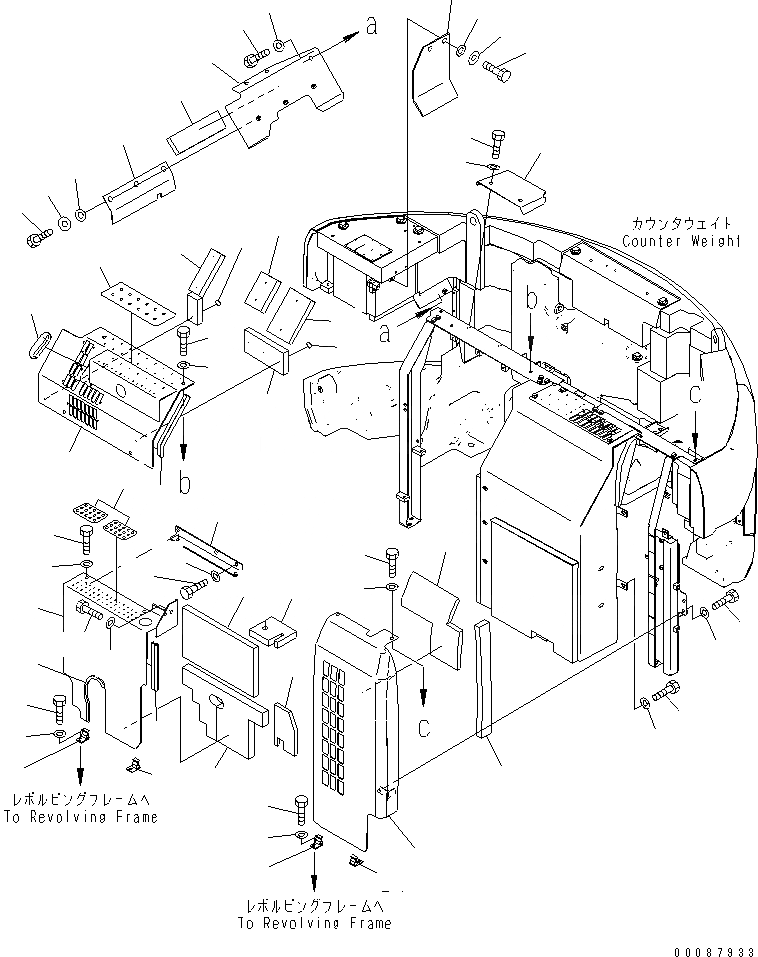

Схема запчастей Komatsu PC228USLC-3E0 - ПЕРЕГОРОДКА. (COVER) (/) (HARD ВОДН. AREA СПЕЦ-Я.)(№-7) ЧАСТИ КОРПУСА
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
14
15
16
17
18
19
20
20
21
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52

Артикул

Название

Примечание

Количество

|$3

22U-54-27343

COVER

1

COVER

2

22U-54-25972

SHEET

3

22U-54-26990

SHEET

4

22U-54-27391

SHEET

5

22U-54-29810

SHEET

6

22U-54-23230

SEAL

7

22U-54-29820

SEAL

8

22U-54-29980

BRACKET

9

01010-81225

BOLT

10

01643-31232

WASHER

11

21M-00-21290

PLATE

12

01010-81225

BOLT

13

01643-31232

WASHER

14

20Y-54-12320

CATCH

15

01010-81230

BOLT

16

01643-31232

WASHER

|$28

22U-54-29492

COVER

17

COVER

18

22U-54-28950

SHEET

19

22U-54-29740

SHEET

20

01010-81225

BOLT

21

01643-31232

WASHER

22

01010-81225

BOLT

23

175-54-34170

WASHER

24

20Y-54-12320

CATCH

25

01010-81230

BOLT

26

01643-31232

WASHER

|$46

22U-54-31641

COVER

|$47

22U-54-31640

COVER

27

COVER

27

COVER

28

22U-54-22772

GROMMET

29

22U-54-31660

SHEET

30

22U-54-31670

SHEET

31

22U-54-28970

SHEET

32

22U-54-29970

SHEET

33

22U-54-23240

SEAL

34

124-A62-1920

CAP

35

20Y-00-42140

PLATE

36

01010-81225

BOLT

37

01643-31232

WASHER

38

22U-54-28641

COVER

39

22U-54-26830

SHEET

40

01010-81220

BOLT

41

124-54-26540

WASHER

42

01643-51232

WASHER

43

22U-54-29930

SHEET

44

01010-81220

BOLT

45

01643-31232

WASHER

46

22U-54-31170

COVER

47

01010-81225

BOLT

48

01643-31232

WASHER

49

22U-54-28652

SHEET

50

01643-51232

WASHER

51

01010-81225

BOLT

52

175-54-34170

WASHER

Выбрано товаров: 57
