Запчасти Komatsu PC228USLC-3E0 КАПОТ (HARD ВОДН. AREA СПЕЦ-Я.)(№-8) ЧАСТИ КОРПУСА

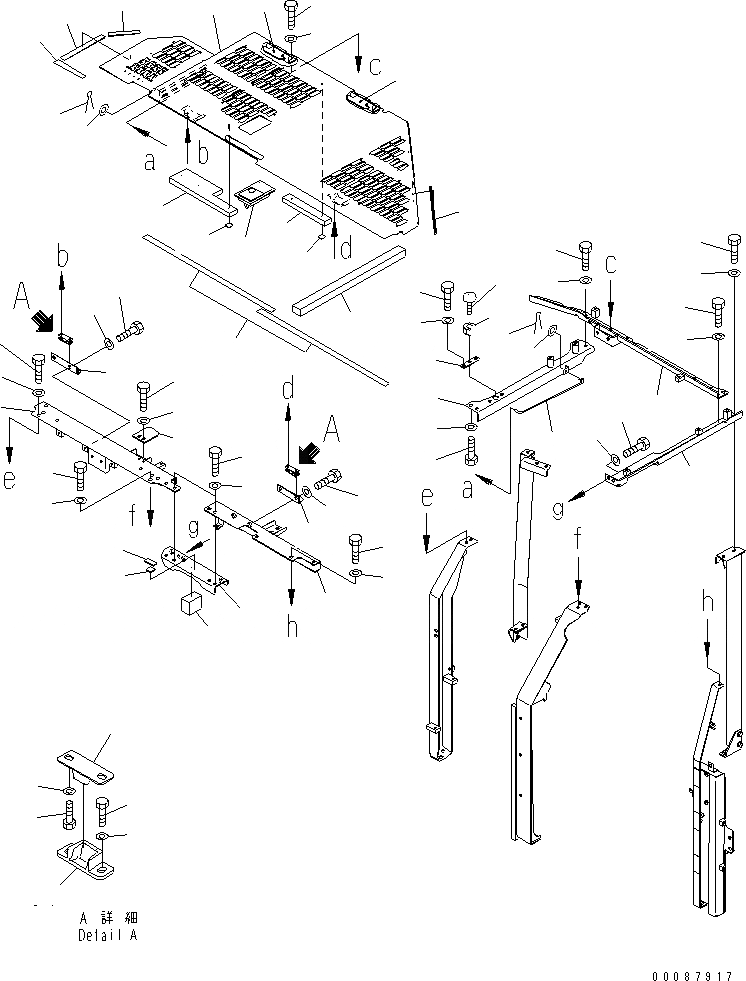

Схема запчастей Komatsu PC228USLC-3E0 - КАПОТ (HARD ВОДН. AREA СПЕЦ-Я.)(№-8) ЧАСТИ КОРПУСА
1
2
3
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
55
55
55
56
56
56
56

Артикул

Название

Примечание

Количество

1

22U-54-27621

HOOD

2

198-54-41982

LOCK ASS'Y (WELDED)

3

22U-54-23570

HINGE (WELDED)

4

22U-54-28720

SHEET

5

22U-54-21131

SHEET

6

22U-54-21161

SEAL

7

22U-54-27660

SHEET

8

22U-54-27650

SHEET

9

22U-54-28570

SHEET

10

22U-54-29750

SHEET

11

22U-54-29760

SHEET

12

124-A62-1920

CAP

13

01010-81230

BOLT

14

01643-31232

WASHER

15

22U-54-27551

FRAME

16

22U-54-27860

FRAME

17

01010-81230

BOLT

18

01643-31232

WASHER

19

01010-81225

BOLT

20

01643-31232

WASHER

21

22U-54-31630

FRAME

22

22U-54-26680

FRAME

23

22U-54-29310

FRAME

24

22U-54-29320

SHEET

25

22U-54-29330

SHEET

26

01010-81230

BOLT

27

01643-31232

WASHER

28

22U-54-27571

FRAME

29

01010-81230

BOLT

30

01643-31232

WASHER

31

22U-54-21840

BAR

32

01643-31032

WASHER

33

04050-13018

PIN

34

205-54-51970

DOVE TAIL

35

01010-80612

BOLT

36

01643-30623

WASHER

37

205-54-53550

DOVE TAIL

38

01010-80616

BOLT

39

01643-30623

WASHER

40

22U-54-21151

BRACKET

41

01010-81230

BOLT

42

01643-31232

WASHER

43

20Y-54-28182

PLATE

44

01010-81230

BOLT

45

01643-31232

WASHER

46

22U-54-21171

BRACKET

47

01010-81230

BOLT

48

01643-31232

WASHER

49

22U-54-29990

SHEET

50

22U-54-26580

BRACKET

51

01010-81225

BOLT

52

01643-31232

WASHER

53

20Y-54-11611

STOPPER

54

01580-11008

NUT

55

01010-81230

BOLT

56

01643-31232

WASHER

Выбрано товаров: 56
