Запчасти Komatsu PC228USLC-3E0 ТОПЛИВН. ЛИНИЯ(№7-) ТОПЛИВН. БАК. AND КОМПОНЕНТЫ

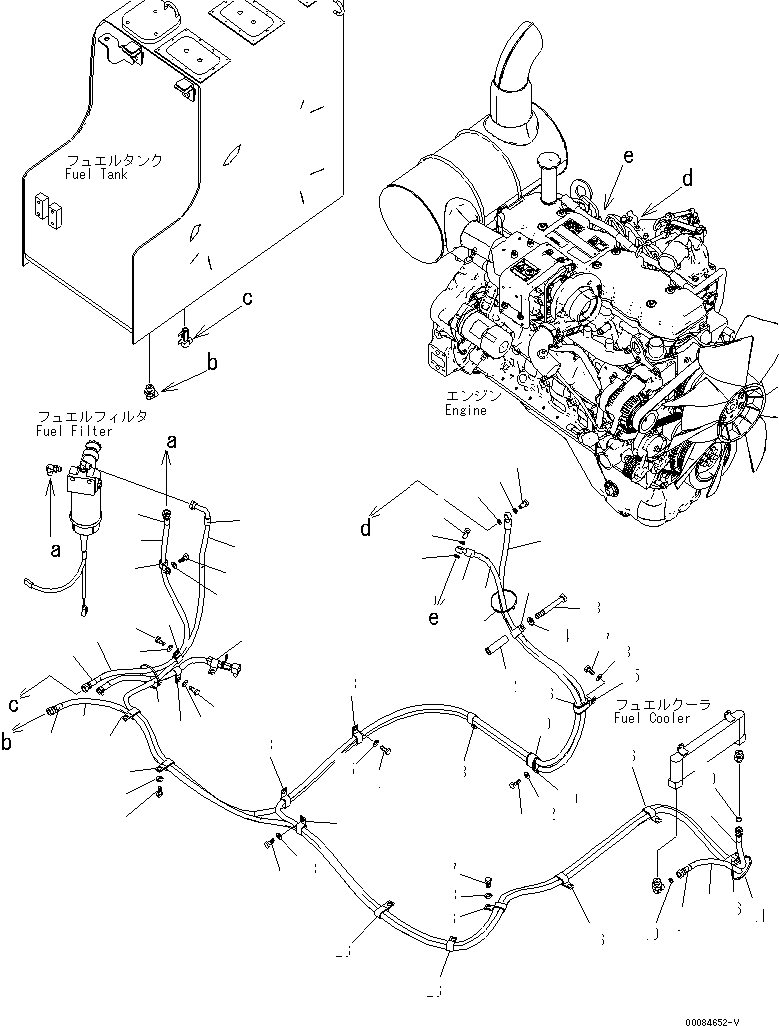

Схема запчастей Komatsu PC228USLC-3E0 - ТОПЛИВН. ЛИНИЯ(№7-) ТОПЛИВН. БАК. AND КОМПОНЕНТЫ
1
1
2
2
3
3
4
4
5
5
6
6
7
7
7
7
8
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
23
24
25
26
26
26
26
26
26
26
27
27
28
28
29
29
30
31
32
33
34
35
35
36
37
38
39
40
41
41
41

Артикул

Название

Примечание

Количество

1

22U-04-27310

HOSE

2

20Y-62-22850

BAND, GREEN

3

22U-04-27242

HOSE

4

20Y-62-22830

BAND, WHITE

5

22U-04-27252

HOSE

6

07206-30812

BOLT

7

07005-01212

SEAL

8

22U-04-27322

HOSE

9

20Y-62-22860

BAND, BROWN

10

02896-11009

O-RING

11

04435-51612

CLIP

12

22S-62-26210

SPACER

13

01011-81205

BOLT

14

01643-31232

WASHER

15

04435-52110

CLIP

16

198-06-53630

CUSHION

17

01010-81020

BOLT

18

01643-31032

WASHER

19

04435-52112

CLIP

20

198-06-53630

CUSHION

21

01010-81225

BOLT

22

01643-31232

WASHER

23

04435-51612

CLIP

24

01010-81225

BOLT

25

01643-31232

WASHER

26

04435-51612

CLIP

27

01010-81225

BOLT

28

01643-31232

WASHER

29

04435-51612

CLIP

30

01010-81225

BOLT

31

01643-31232

WASHER

32

04435-51612

CLIP

33

01010-81225

BOLT

34

01643-31232

WASHER

35

04434-51612

CLIP

36

01010-81225

BOLT

37

01643-31232

WASHER

38

04434-51612

CLIP

39

01010-81225

BOLT

40

01643-31232

WASHER

41

08034-20536

BAND

Выбрано товаров: 41
