Запчасти Komatsu PC228USLC-3 КАБИНА (АКСЕССУАРЫ)(№-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

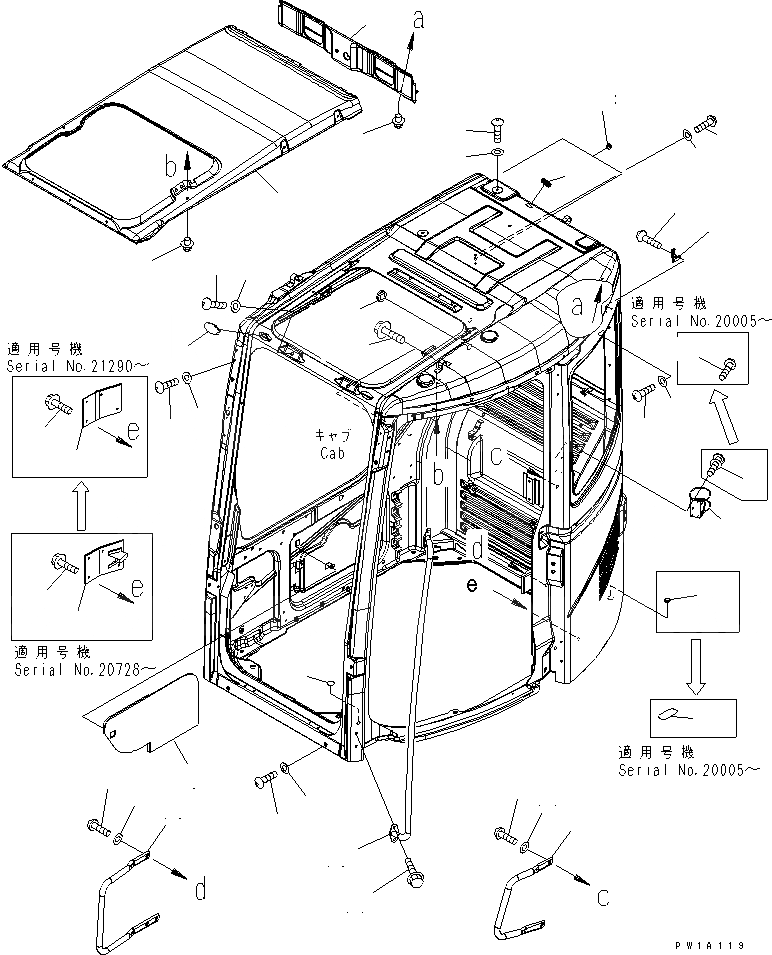

Схема запчастей Komatsu PC228USLC-3 - КАБИНА (АКСЕССУАРЫ)(№-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
3
4
5
6
7
8
9
9
9A
9A
9B
9B
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31A
31B
31C
32
33
33

Артикул

Название

Примечание

Количество

|$17

22B-54-00513

CAB ASS'Y

|$18

22B-54-00511

CAB ASS'Y

|$19

22B-54-00541

CAB ASS'Y,(TUNNEL SPEC.)

|$20

22B-54-00540

CAB ASS'Y,(TUNNEL SPEC.)

|$21

22B-54-00580

CAB ASS'Y,(FOR VANDALISM PROTECTION)

1

22B-54-17312

COVER

1

22B-54-17311

COVER

2

20Y-54-18690

RIVET

3

22B-54-17331

COVER

4

20Y-54-18690

RIVET

5

22B-54-17341

LINING,R.H.

6

205-54-51250

HANGER

7

01370-30412

SCREW

7

01225-70412

SCREW

8

22B-54-17360

HOLDER

9

01370-40412

SCREW

9

01220-70412

SCREW

9

01023-20412

SCREW

9A

22B-54-15591

COVER

9A

22B-54-15590

COVER

9B

01435-40616

BOLT

10

22B-54-16811

GRIP

11

01435-40820

BOLT

12

22B-54-16821

GRIP

12

22B-54-16820

GRIP,INNER, UPPER

13

01245-01030

SCREW

14

01643-71032

WASHER

15

22B-54-16831

GRIP,INNER, LOWER

16

01245-01030

SCREW

17

01643-71032

WASHER

18

22B-54-17282

CAP

19

01245-01220

SCREW

20

01643-71232

WASHER

21

01245-01220

SCREW

22

01643-71232

WASHER

23

01245-00616

SCREW

24

01643-70623

WASHER

25

01245-01016

SCREW

26

01643-71032

WASHER

27

01245-00816

SCREW

28

01643-70823

WASHER

29

01245-00616

SCREW

29

01245-01016

SCREW

30

01643-70623

WASHER

30

01643-71032

WASHER

31

09415-02512

CAP

31A

01435-41020

BOLT

31B

09415-02512

CAP

31C

09415-01008

CAP

32

22B-54-17290

SEAL

33

201-54-73880

SEAL

33

09415-01008

CAP

Выбрано товаров: 52
