ГИДРОЛИНИЯ СТРЕЛЫ (БЛОКИР. СТРЕЛЫ ЛИНИЯ) (ДЛЯ ПОДЪЕМА РУКОЯТИ)(№-)

Запчасти Komatsu PC228USLC-3-AP ГИДРОЛИНИЯ СТРЕЛЫ (БЛОКИР. СТРЕЛЫ ЛИНИЯ) (ДЛЯ ПОДЪЕМА РУКОЯТИ)(№-) ГИДРАВЛИКА

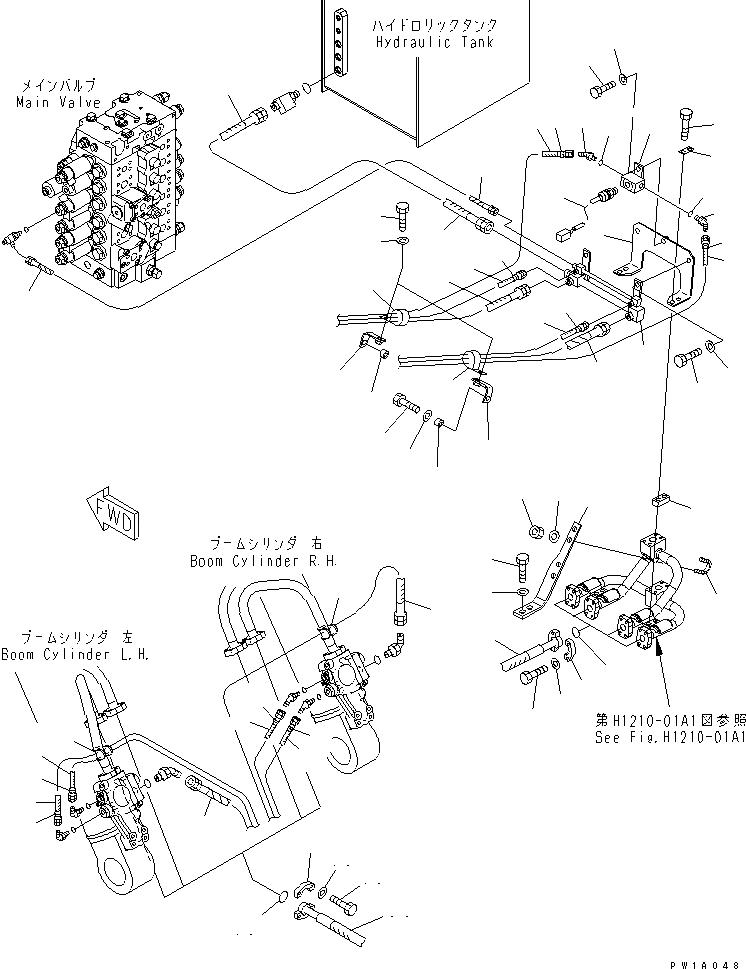

Схема запчастей Komatsu PC228USLC-3-AP - ГИДРОЛИНИЯ СТРЕЛЫ (БЛОКИР. СТРЕЛЫ ЛИНИЯ) (ДЛЯ ПОДЪЕМА РУКОЯТИ)(№-) ГИДРАВЛИКА
1
2
3
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
16
17
18
19
19
20
20
21
21
22
22
23
24
24
24A
24A
25
26
27
27
28
29
30
31
32
32
33
34
35
36
37
38
39
39
40
40
41
42
43
44
45
46
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

22U-62-27290

BRACKET

2

22U-62-27270

TUBE

3

01010-81235

BOLT

4

01643-31232

WASHER

5

07621-004A5

HOSE

6

07637-00211

HOSE

7

07184-00210

HOSE

8

20Y-62-22790

BAND¤ RED

9

20Y-62-22850

BAND¤ GREEN

10

07621-00410

HOSE

11

07637-00206

HOSE

12

07184-00206

HOSE

13

20Y-62-22790

BAND¤ RED

14

20Y-62-22850

BAND¤ GREEN

15

22U-62-27280

BLOCK

16

01010-81230

BOLT

17

01643-31232

WASHER

18

7861-92-1610

SENSOR

19

07236-10210

ELBOW

20

07002-11423

O-RING

21

07623-005A6

HOSE

22

22U-62-27340

HOSE ASS'Y

23

20Y-62-13340

PLATE

24

207-62-51270

BRACKET

24A

195-33-11220

SPACER

25

07372-81250

BOLT

|25

01010-81225

BOLT

26

01643-31232

WASHER

27

04434-53212

CLIP

28

01010-81225

BOLT

29

01643-31232

WASHER

30

01010-81260

BOLT

31

20Y-62-13450

PLATE

32

08034-20823

BAND

33

22U-62-21411

PLATE

34

07283-32738

CLIP

35

01597-01009

NUT

36

01643-31032

WASHER

37

01010-81230

BOLT

38

01643-31032

WASHER

39

20Y-62-17480

HOSE

40

07000-13025

O-RING

41

07371-30640

FLANGE

42

07372-21035

BOLT

43

01643-51032

WASHER

44

07371-30640

FLANGE

45

07372-21035

BOLT

46

01643-51032

WASHER

Выбрано товаров: 48
