Запчасти Komatsu PC228USLC-3-AA СТРЕЛА (.7M) (ДОПОЛН. ГИДРОЛИНИЯ) (BLUE)(№-9) РАБОЧЕЕ ОБОРУДОВАНИЕ

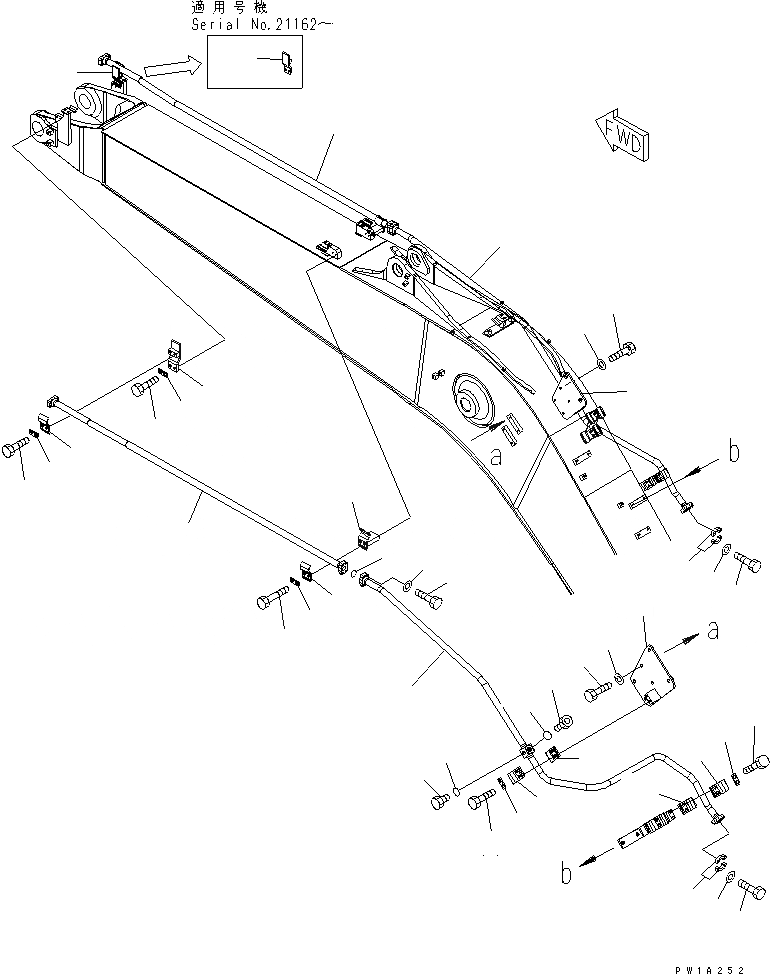

Схема запчастей Komatsu PC228USLC-3-AA - СТРЕЛА (.7M) (ДОПОЛН. ГИДРОЛИНИЯ) (BLUE)(№-9) РАБОЧЕЕ ОБОРУДОВАНИЕ
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
34
34A
35
36
37
38
38

Артикул

Название

Примечание

Количество

1

22U-62-23151NU

TUBE

2

07371-31049

FLANGE

3

07372-21035

BOLT

4

01643-51032

WASHER

5

22U-62-23161NU

TUBE

6

07371-51260

FLANGE

|6

07371-31049

FLANGE

7

01010-81250

BOLT

|7

07372-21035

BOLT

8

01643-31232

WASHER

|8

01643-51032

WASHER

9

07040-12412

PLUG

10

07002-12434

O-RING

11

07040-11007

PLUG

12

07002-11023

O-RING

13

07372-21040

BOLT

14

01643-31232

WASHER

15

07000-13035

O-RING

16

207-62-31330

CLAMP

17

01010-81230

BOLT

18

20Y-62-13450

PLATE

19

22U-62-23253NU

BRACKET

|19

22U-62-23252NU

BRACKET

|19

22U-62-23251NU

BRACKET

20

01010-81230

BOLT

21

01643-31232

WASHER

22

22U-62-23372NU

BRACKET

|22

22U-62-23371NU

BRACKET

|22

22U-62-23370NU

BRACKET

23

01010-81230

BOLT

24

01643-31232

WASHER

25

207-62-31330NU

CLAMP

26

01010-81230

BOLT

27

20Y-62-13450

PLATE

28

22U-62-23260NU

TUBE

29

22U-62-24780NU

TUBE

|29

22U-62-23270NU

TUBE

30

22U-62-23350NU

BRACKET

31

01011-81205

BOLT

32

20Y-62-13450

PLATE

33

207-62-31330NU

CLAMP

34

22U-62-23360NU

BRACKET

|34

22U-62-23360NU

BRACKET

34A

22U-62-23390NU

BRACKET

35

207-62-31330NU

CLAMP

36

01010-81225

BOLT

37

01010-81230

BOLT

38

20Y-62-13450

PLATE

Выбрано товаров: 48
