Запчасти Komatsu PC228USLC-2 ТОПЛИВНАЯ ЛИНИЯ (ДЛЯ ЕС)(№-) ТОПЛИВН. БАК. AND КОМПОНЕНТЫ

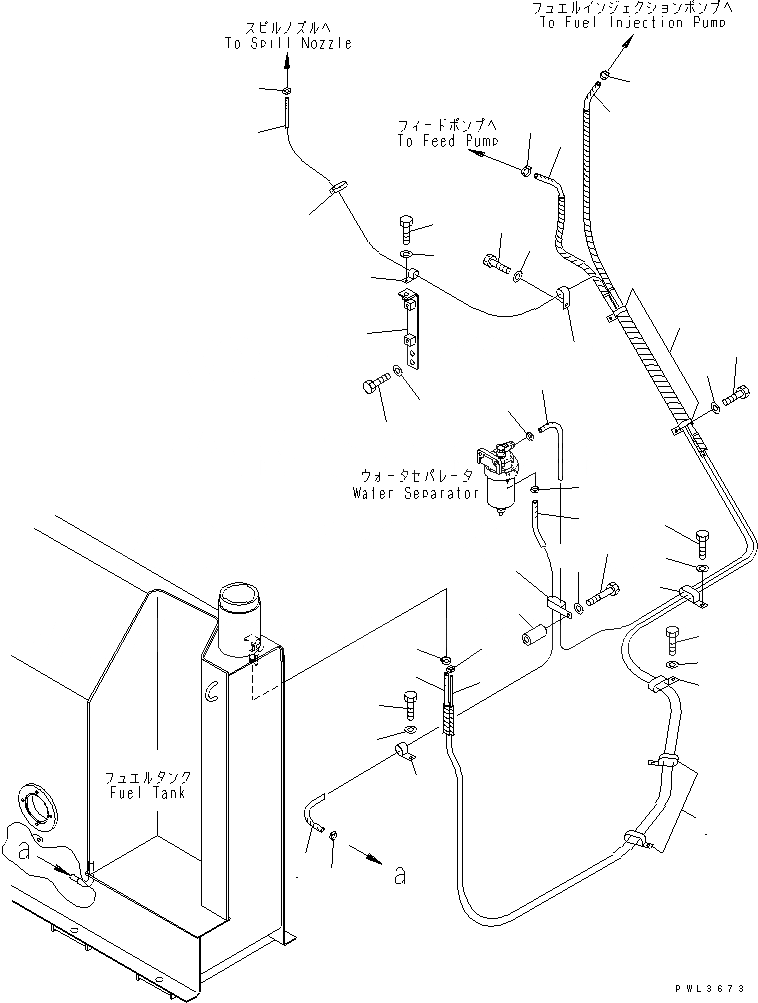

Схема запчастей Komatsu PC228USLC-2 - ТОПЛИВНАЯ ЛИНИЯ (ДЛЯ ЕС)(№-) ТОПЛИВН. БАК. AND КОМПОНЕНТЫ
1
1
2
2
2
2
3
3
4
5
5
6
7
8
8
9
9
9
10
11
12
13
13
13
13
13
14
14
14
14
14
14
15
15
16
17
18
19
19
20
21
22
22

Артикул

Название

Примечание

Количество

1

07270-40436

TUBE

2

07288-01030

HOSE

3

07288-01021

HOSE

4

08034-00834

BAND

5

04435-52112

CLIP

6

04434-51612

CLIP

7

04435-51712

CLIP

8

145-01-42120

CLIP

9

01010-81220

BOLT

10

01010-81225

BOLT

11

01010-81285

BOLT

12

203-62-44510

SPACER

13

01643-31232

WASHER

14

07281-00197

CLAMP

15

07285-00080

CLIP

16

22U-04-11351

BRACKET

17

01010-81225

BOLT

18

01643-31032

WASHER

19

04434-50810

CLIP

20

01010-81025

BOLT

21

01010-81020

BOLT

22

01643-31032

WASHER

Выбрано товаров: 22
