Запчасти Komatsu PC228USLC-1-TN ПЕРЕДН. КРЫШКА(COVER) (/) (ТУННЕЛЬН. СПЕЦ-Я.)(№7-) ЧАСТИ КОРПУСА

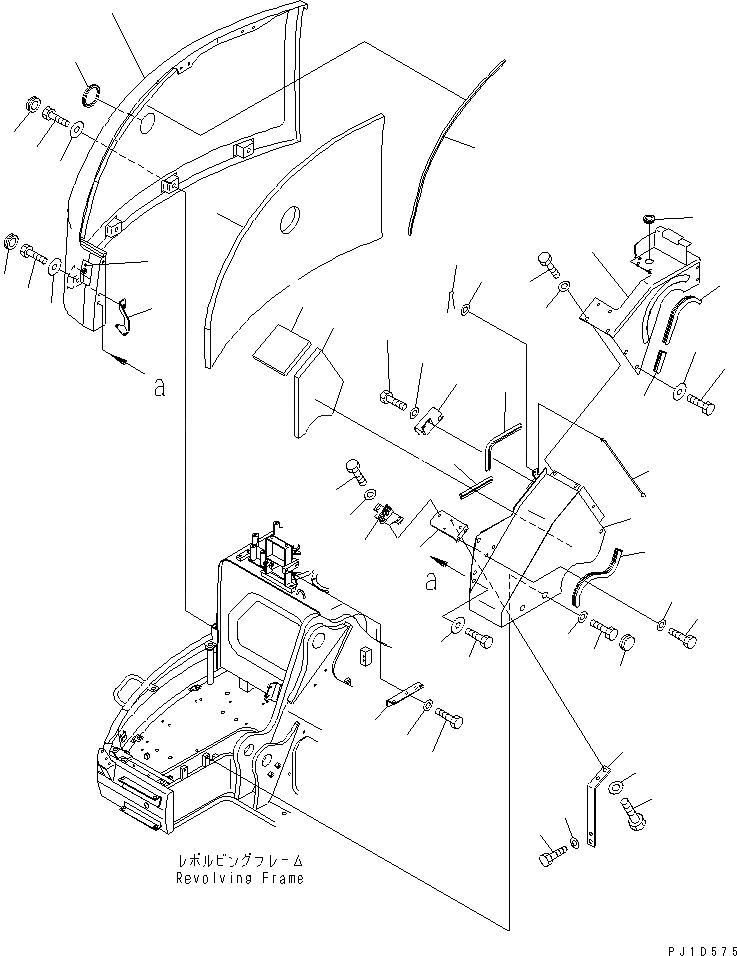

Схема запчастей Komatsu PC228USLC-1-TN - ПЕРЕДН. КРЫШКА(COVER) (/) (ТУННЕЛЬН. СПЕЦ-Я.)(№7-) ЧАСТИ КОРПУСА
1
2
3
4
5
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
34
35
36
37
38
39
40
41
42
43
44
45
46

Артикул

Название

Примечание

Количество

|1

22U-54-17570

COVER

1

COVER

2

22U-54-17590

SHEET

3

22U-54-17590

SHEET

4

22U-54-12870

SEAL

5

01010-81230

BOLT

6

175-54-34170

WASHER

7

22U-54-17780

CAP

8

22U-54-15881

BRACKET

|9

22U-54-12395

COVER

9

COVER

10

22U-54-11911

SEAL

11

22U-54-11991

SEAL

12

22U-54-12782

SHEET

13

22U-54-12791

SHEET

14

22U-54-12890

SEAL

15

20Y-54-27503

LOCK ASS'Y

16

01010-81025

BOLT

17

01643-31032

WASHER

18

22U-54-11182

ROD

19

01643-31032

WASHER

20

04050-13020

PIN

21

22U-54-12250

BRACKET

22

01010-81230

BOLT

23

01643-31232

WASHER

24

22U-54-11861

BRACKET

25

01010-81220

BOLT

26

01643-31232

WASHER

27

01010-81230

BOLT

28

01643-31232

WASHER

29

01010-81230

BOLT

30

175-54-34170

WASHER

31

22U-54-17790

CAP

32

22U-54-12170

BRACKET

33

01010-81230

BOLT

34

01643-31232

WASHER

35

22U-54-17430

CAP

|36

22U-54-17300

COVER

36

COVER

37

22U-54-12980

SHEET

38

22U-54-12990

SHEET

39

08037-03614

GROMMET

40

01010-81230

BOLT

41

01643-31232

WASHER

42

01010-81230

BOLT

43

175-54-34170

WASHER

44

22U-54-12271

BRACKET

45

01010-81225

BOLT

46

01643-31232

WASHER

Выбрано товаров: 49
