Запчасти Komatsu PC228US-8 ANTI-DROP КЛАПАН ТРУБЫ, ТРУБЫ И КОРПУС (№-) ANTI-DROP КЛАПАН ТРУБЫ, -ДОПОЛН. АКТУАТОР ТРУБЫ, АККУМУЛЯТОР, С СИГНАЛИЗ. ПЕРЕГРУЗКИ

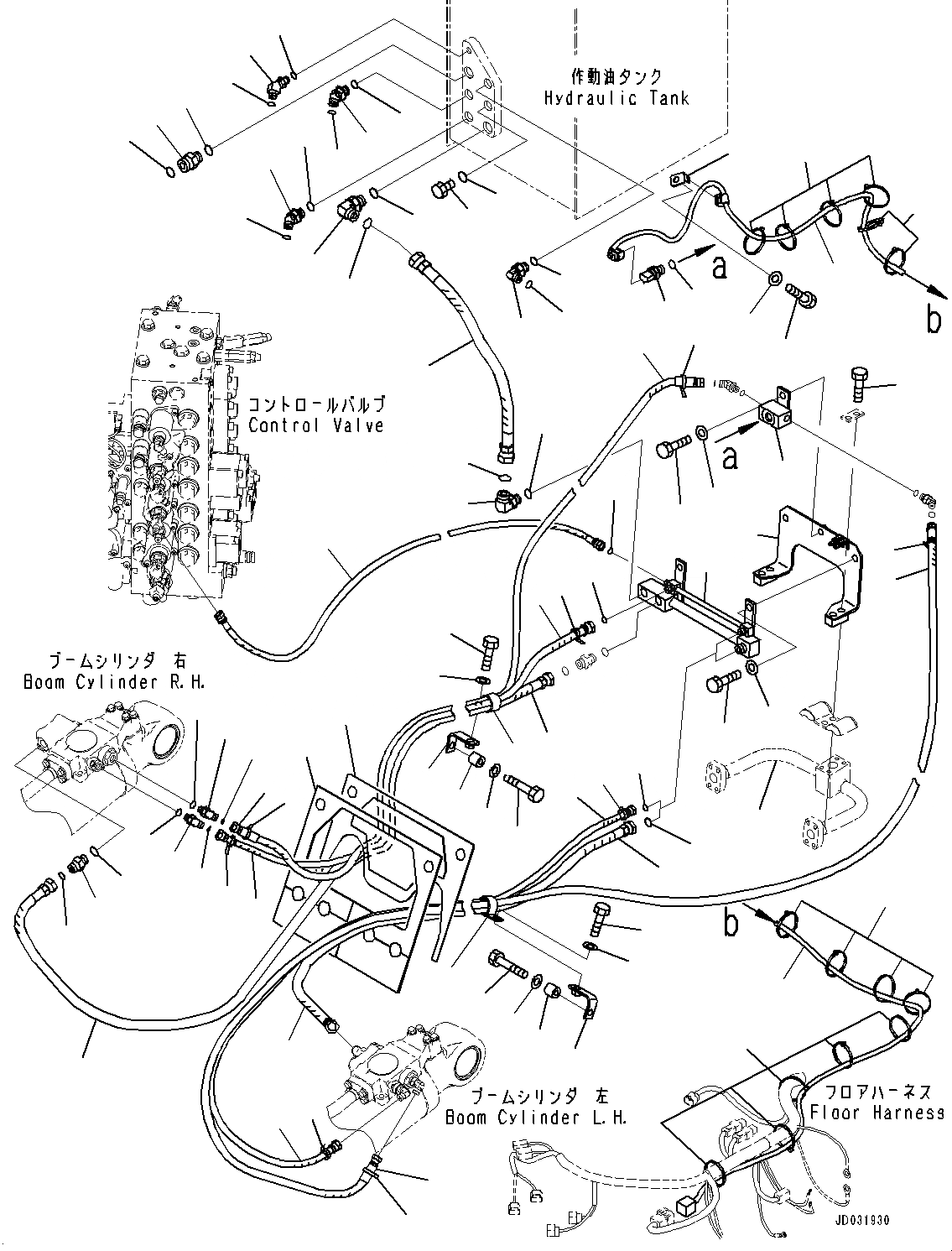

Схема запчастей Komatsu PC228US-8 - ANTI-DROP КЛАПАН ТРУБЫ, ТРУБЫ И КОРПУС (№-) ANTI-DROP КЛАПАН ТРУБЫ, -ДОПОЛН. АКТУАТОР ТРУБЫ, АККУМУЛЯТОР, С СИГНАЛИЗ. ПЕРЕГРУЗКИ
66
67
1
5
3
2
4
12
13
14
11
6
7
8
10
9
15
17
16
12
13
14
11
17
16
29
30
39
40
20
33
32
31
21
22
21
6
10
8
1
5
3
4
2
15
9
7
21
18
62
61
64
50
49
51
47
46
48
65
63
56
57
55
19
28
26
27
59
58
60
38
36
37
37
36
38
24
23
25
53
52
54
68
34
35
43
42
44
45
45
41
41
45
45

Артикул

Название

Примечание

Количество

1

02762-00410

Hose

2

02756-00206

Hose, Face Seal Type

3

02760-00206

Hose, Face Seal Type

4

20Y-62-22790

Band, Red

5

20Y-62-22850

Band, Green

6

02762-004A5

Hose, Face Seal Type

7

02756-00211

Hose, Face Seal Type

8

02760-00210

Hose, Face Seal Type

9

20Y-62-22790

Band, Red

10

20Y-62-22850

Band, Green

11

207-62-51270

Bracket

12

07372-21250

Bolt

13

01643-51232

Washer

14

195-33-11220

Spacer

15

04434-53212

Clip

16

01010-81230

Bolt

17

01643-31232

Washer

18

8260-62-1530

Hose

19

22U-62-35440

Hose

20

22U-62-35420

Tube

21

02896-11008

O-ring

22

02896-11012

O-ring

23

02781-00422

Union

24

07002-12034

O-ring

25

02896-11012

O-ring

26

02782-10516

Elbow

27

07002-12034

O-ring

28

02896-11015

O-ring

29

01010-81230

Bolt

30

01643-31232

Washer

31

22U-62-27280

Block

32

01010-81230

Bolt

33

01643-31232

Washer

34

7861-93-1812

Sensor, Pressure

34

7861-93-1811

Sensor, Pressure

35

07002-61823

O-ring

35

07002-11823

O-ring

36

02783-10210

Elbow

37

02896-11008

O-ring

38

07002-11423

O-ring

39

22U-62-35860

Bracket

40

01010-81255

Bolt

41

22U-06-31730

Wiring Harness

42

08057-12012

Clip

43

01010-81220

Bolt

44

01643-31232

Washer

45

08034-20536

Band

46

02783-10315

Elbow

47

07002-12034

O-ring

48

02896-11009

O-ring

49

11Y-62-12510

Elbow

50

07002-11423

O-ring

51

02896-11009

O-ring

52

02781-00628

Union

53

07002-12434

O-ring

54

02896-11018

O-ring

55

02782-10315

Elbow

56

07002-12034

O-ring

57

02896-11009

O-ring

58

02783-10315

Elbow

59

07002-12034

O-ring

60

02896-11009

O-ring

61

07040-11409

Plug

62

07002-11423

O-ring

63

02782-10522

Elbow

64

07002-12434

O-ring

65

02896-11015

O-ring

65

22U-54-27190

Cover

66

Cover

67

22U-54-27180

Sheet

68

22U-62-34641

Tube

Выбрано товаров: 71
