Запчасти Komatsu PC228US-3N-YB ЭЛЕКТРОПРОВОДКА (ОСНОВН. Э/ПРОВОДКА) ЭЛЕКТРИКА

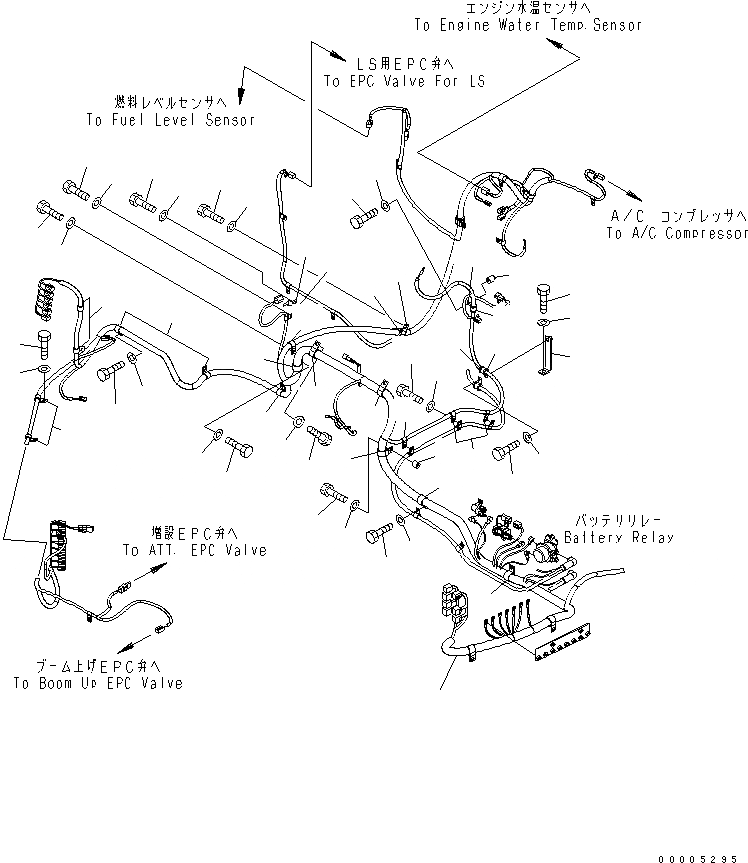

Схема запчастей Komatsu PC228US-3N-YB - ЭЛЕКТРОПРОВОДКА (ОСНОВН. Э/ПРОВОДКА) ЭЛЕКТРИКА
1
2
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
33
34
35
36
36
37
38
38
39
39
40
41
42
43
44
45
46

Артикул

Название

Примечание

Количество

1

22U-06-21416

WIRING HARNESS

|1

22U-06-11270

FUSIBLE LINK¤ 65A

|1

20Y-06-31660

FUSIBLE LINK¤ 30A

2

04434-53412

CLIP

3

01010-81225

BOLT

4

01643-31232

WASHER

5

04434-53412

CLIP

6

195-33-11220

SPACER

7

01010-81250

BOLT

8

01643-31232

WASHER

9

04434-51412

CLIP

10

01010-81225

BOLT

11

01643-31232

WASHER

12

04434-52112

CLIP

13

07095-20314

CUSHION

14

01010-81225

BOLT

15

01643-31232

WASHER

16

22U-06-21820

BRACKET

17

01010-81225

BOLT

18

01643-31232

WASHER

19

04434-52112

CLIP

20

07095-20314

CUSHION

21

195-33-11220

SPACER

22

01010-81245

BOLT

23

01643-31232

WASHER

24

04434-53412

CLIP

25

01010-81225

BOLT

26

01643-31232

WASHER

27

08193-20012

CLIP

28

01010-81225

BOLT

29

01643-31232

WASHER

30

04434-53412

CLIP

31

01010-81225

BOLT

32

01643-31232

WASHER

33

04434-52312

CLIP

34

01010-81225

BOLT

35

01643-31232

WASHER

36

04434-51712

CLIP

37

04434-51012

CLIP

38

01010-81225

BOLT

39

01643-31232

WASHER

40

04434-52312

CLIP

41

01010-81225

BOLT

42

01643-31232

WASHER

43

04434-53212

CLIP

44

07095-20523

CUSHION

45

01010-81225

BOLT

46

01643-31232

WASHER

Выбрано товаров: 48
