Запчасти Komatsu PC228US-3N-YA ПЕРЕГОРОДКА. (COVER) (/) (YELНИЗ.) ЧАСТИ КОРПУСА

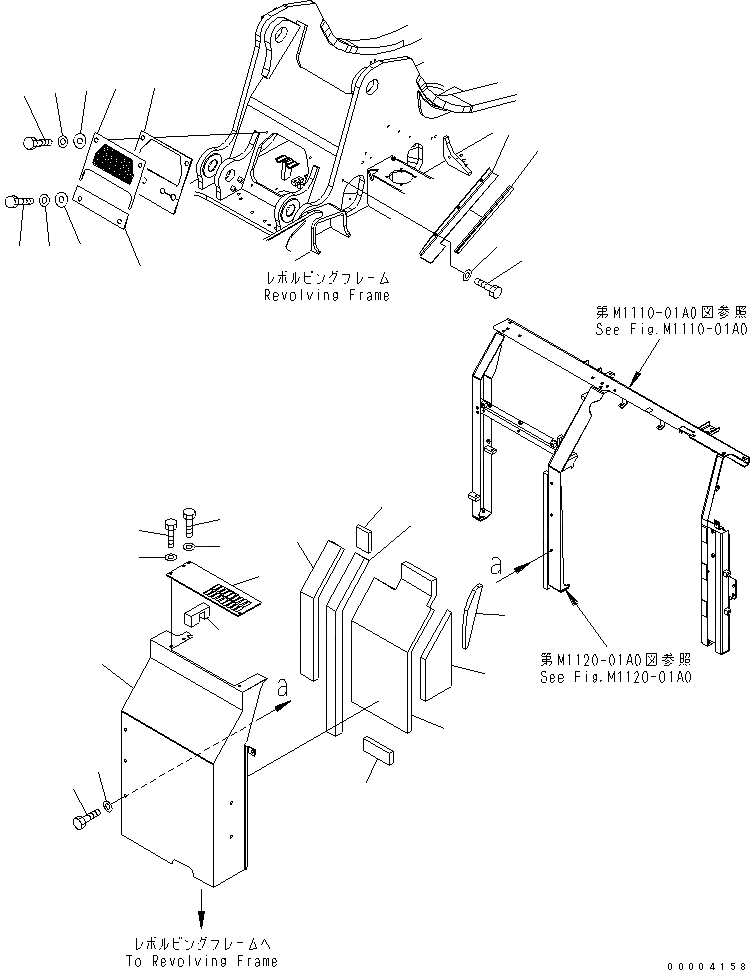

Схема запчастей Komatsu PC228US-3N-YA - ПЕРЕГОРОДКА. (COVER) (/) (YELНИЗ.) ЧАСТИ КОРПУСА
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27

Артикул

Название

Примечание

Количество

|1

22U-54-22953

COVER

1

COVER

2

22U-54-23670

SHEET

3

22U-54-22811

SHEET

4

22U-54-23660

SHEET

5

22U-54-22850

SHEET

6

22U-54-23250

SHEET

7

22U-54-23680

SHEET

8

22U-54-23850

SHEET

|9

22U-54-22722

COVER

9

COVER

10

22U-54-23710

SHEET

11

01010-81220

BOLT

12

01643-31232

WASHER

13

01010-81230

BOLT

14

01643-31232

WASHER

|15

22U-54-23330

COVER

15

PLATE

16

22U-54-22691

SHEET

17

01010-81230

BOLT

18

01643-31232

WASHER

19

205-54-76411

COLLAR

20

22U-54-22680NK

PLATE

21

01010-81230

BOLT

22

01643-31232

WASHER

23

205-54-76411

COLLAR

24

22U-54-23190NK

COVER

25

22U-54-11960

SEAL

26

01010-81230

BOLT

27

01643-31232

WASHER

Выбрано товаров: 30
