Запчасти Komatsu PC228US-3E0 НАВЕСНОЕ ОБОРУД-Е (2-СЕКЦИОНН. СТРЕЛА ЛИНИЯ) ГИДРАВЛИКА

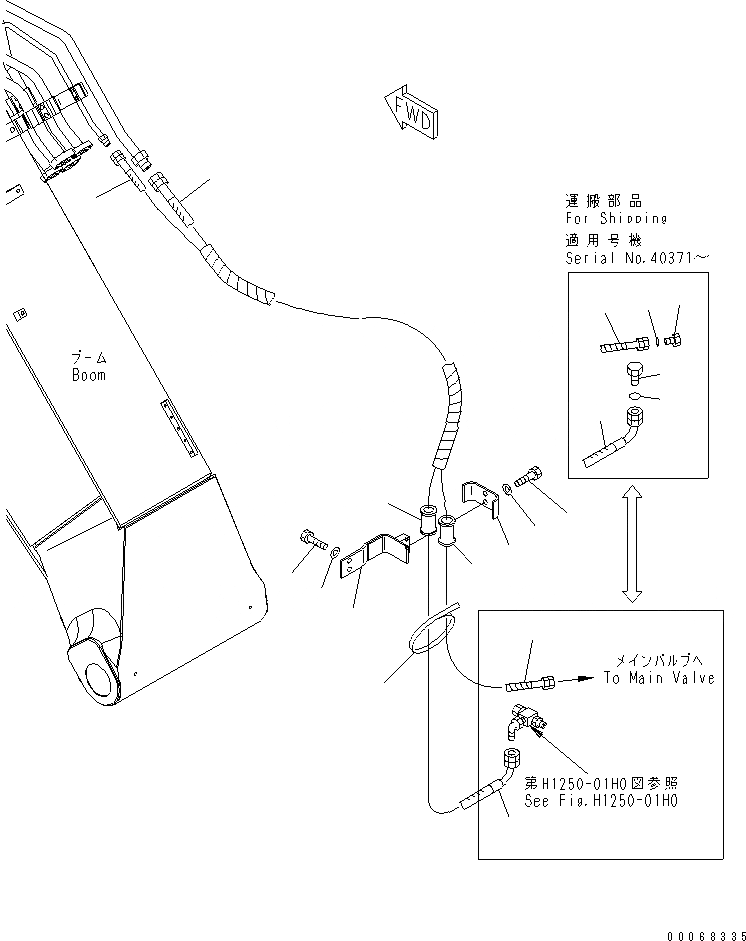

Схема запчастей Komatsu PC228US-3E0 - НАВЕСНОЕ ОБОРУД-Е (2-СЕКЦИОНН. СТРЕЛА ЛИНИЯ) ГИДРАВЛИКА
1
2
3
4
5
6
7
8
9
1
2
3
3
4
5
6
7
7
7
7
8
9
10
11
11
12
12
13
14
14
15
15
16
17
18
19
20
20
21
21
22
22
23
23
23
24

Артикул

Название

Примечание

Количество

1

22U-62-24460

TUBE

2

22U-62-24470

TUBE

3

07000-13032

O-RING

4

07372-21040

BOLT

5

01643-51032

WASHER

6

07085-00616

HOSE

7

07000-13025

O-RING

8

07371-30640

FLANGE

9

07372-21035

BOLT

10

01643-51032

WASHER

11

02762-00322

HOSE

12

02754-00624

HOSE

13

08034-20823

BAND

14

22U-62-31940

HOSE

15

22U-62-31950

HOSE

16

08034-20536

BAND

17

22U-62-27710

BRACKET

18

01010-81245

BOLT

19

01643-31232

WASHER

20

22U-62-21461

CLAMP

21

01010-81225

BOLT

22

01643-31232

WASHER

23

22U-62-27540

CUSHION

24

22U-62-21950

CUSHION

Выбрано товаров: 24
