Запчасти Komatsu PC228US-3E0 ОХЛАЖД-Е (МАСЛООХЛАДИТЕЛЬ) СИСТЕМА ОХЛАЖДЕНИЯ

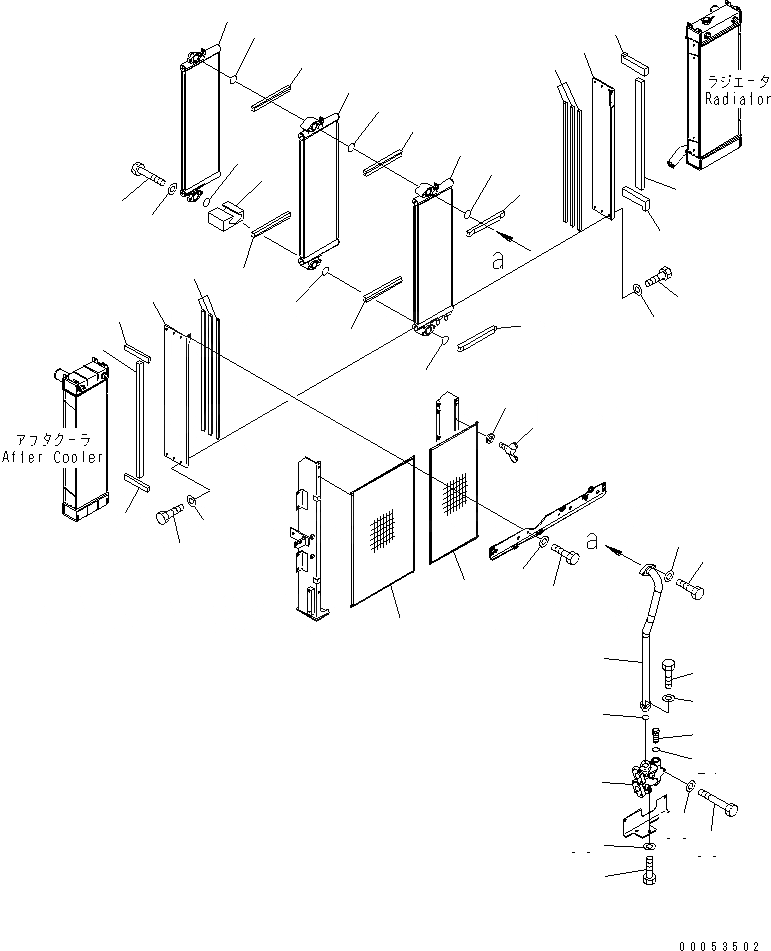

Схема запчастей Komatsu PC228US-3E0 - ОХЛАЖД-Е (МАСЛООХЛАДИТЕЛЬ) СИСТЕМА ОХЛАЖДЕНИЯ
1
2
2
3
4
5
6
7
8
9
10
11
12
1
2
3
3
4
5
5
6
7
8
9
10
11
12
13
14
14
15
16
17
17
18
19
20
21
21
22
22
22
22
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42

Артикул

Название

Примечание

Количество

1

22U-03-22120

OIL COOLER

2

22U-03-28430

OIL COOLER

3

07000-13045

O-RING

4

22U-03-22130

OIL COOLER

5

07000-13045

O-RING

6

01011-81205

BOLT

7

01643-31232

WASHER

8

22U-03-28630

BRACKET

9

01010-81020

BOLT

10

01643-31032

WASHER

11

22U-03-28620

BRACKET

12

01010-81020

BOLT

13

01643-31032

WASHER

14

21K-03-71590

SHEET

15

22U-03-28470

SHEET

16

22U-03-22560

SHEET

17

22U-03-28450

SHEET

18

22U-03-22590

SHEET

19

22U-03-28460

SHEET

20

22U-03-28480

SHEET

21

22U-03-22680

SHEET

22

22U-03-22790

SHEET

23

01010-81025

BOLT

24

01643-31032

WASHER

25

07000-13045

O-RING

26

22U-03-21790

VALVE ASS'Y

27

07002-13634

O-RING

28

22U-03-22310

TUBE

29

07000-13045

O-RING

30

01010-81245

BOLT

31

01643-31232

WASHER

32

01010-81255

BOLT

33

01643-31232

WASHER

34

22U-03-22320

BLOCK

35

01011-81225

BOLT

36

01643-31232

WASHER

37

01010-81235

BOLT

38

01643-31232

WASHER

39

22U-03-28590

NET

40

22U-03-28610

NET

41

01434-10616

BOLT WING

42

01643-30623

WASHER

Выбрано товаров: 42
