Запчасти Komatsu PC228US-3E0 РУКОЯТЬ (.9M) РАБОЧЕЕ ОБОРУДОВАНИЕ

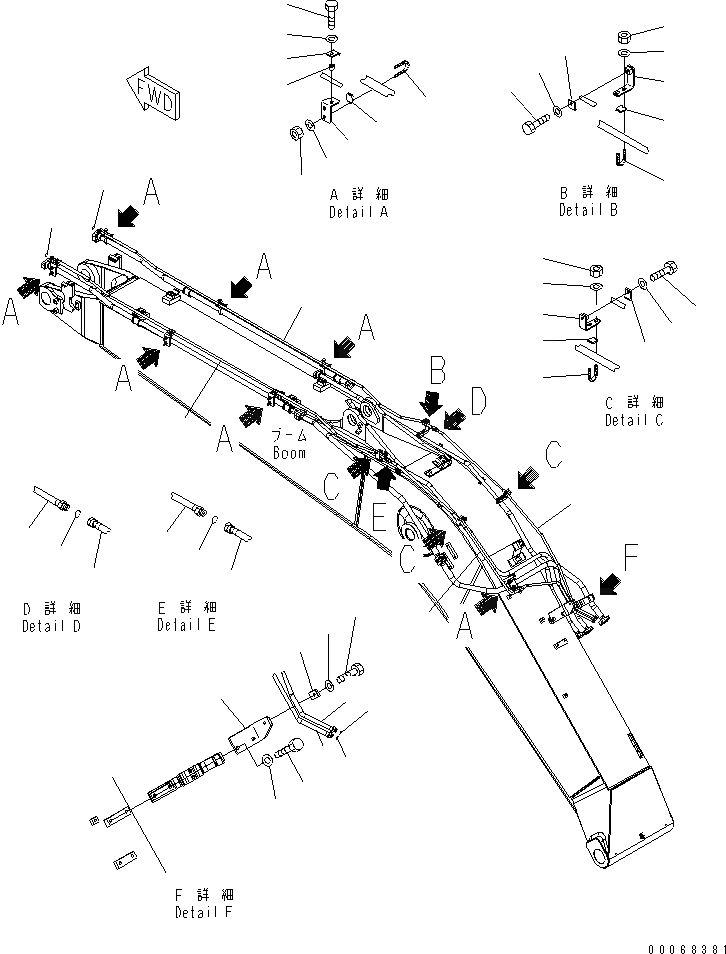

Схема запчастей Komatsu PC228US-3E0 - РУКОЯТЬ (.9M) РАБОЧЕЕ ОБОРУДОВАНИЕ
1
1
1
2
3
4
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
22
23
24

Артикул

Название

Примечание

Количество

1

20Y-70-K4521

ARM

|1

20Y-70-K4520

ARM

2

20Y-70-32E50

SEAT (WELDED)

3

20Y-970-3570

BRACKET (WELDED)

4

20J-70-12180

SEAT (WELDED)

5

20Y-62-K5630

SEAT (WELDED)

6

20Y-70-31272

BUSHING

7

20Y-70-32410

BUSHING

8

205-70-73180

BUSHING

9

07020-00000

FITTING,GREASE

10

07145-00090

SEAL

11

20Y-70-23220

SEAL

12

20Y-70-23230

SEAL

13

20Y-70-31160

PIN

14

205-70-66580

PLATE

15

01010-81230

BOLT

16

01643-31232

WASHER

17

20Y-70-31431

SPACER¤ 1.0MM

18

205-70-71190

PIN

19

205-70-66580

PLATE

20

01010-81230

BOLT

21

01643-31232

WASHER

22

20Y-70-31381

SPACER¤ 1.0MM

23

20Y-70-31391

SPACER¤ 2.0MM

24

707-01-XR270

CYLINDER GROUP,(SEE FIG. Y1620-41A1)

Выбрано товаров: 25
