Запчасти Komatsu PC228US-3E0 2-СЕКЦИОНН. СТРЕЛА (ВТОР. СТРЕЛА И СОЕДИНЕНИЕ ПАЛЕЦ) ( АКТУАТОР) РАБОЧЕЕ ОБОРУДОВАНИЕ

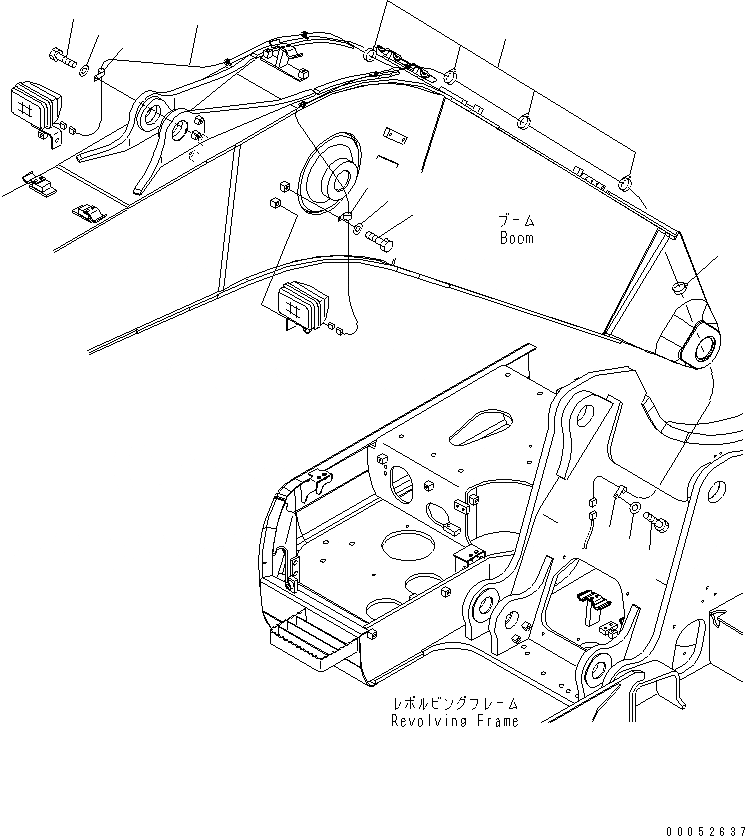

Схема запчастей Komatsu PC228US-3E0 - 2-СЕКЦИОНН. СТРЕЛА (ВТОР. СТРЕЛА И СОЕДИНЕНИЕ ПАЛЕЦ) ( АКТУАТОР) РАБОЧЕЕ ОБОРУДОВАНИЕ
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
2
3
4
5
6
6
7
8
9
10
10
11
12
13
14
15
15
16
17
18
19
20
21
21
22
23
24
25
26
27

Артикул

Название

Примечание

Количество

1

20Y-966-3152

BOOM,SECOND

2

205-966-5340

SEAT (WELDED)

3

20Y-62-45150

BRACKET (WELDED)

4

20Y-62-45160

BRACKET (WELDED)

5

20Y-62-45740

BRACKET (WELDED)

6

20Y-62-45760

BRACKET (WELDED)

7

20Y-70-31252

PIN

8

20Y-70-31521

SPACER 2.5MM

9

20Y-70-31531

SPACER 3.0MM

10

20Y-70-31372

SPACER 2.0MM

11

205-70-71312

PLATE

12

01010-81235

BOLT

13

01643-31232

WASHER

14

20Y-70-41250

PIN

15

20Y-70-31431

SPACER 1.0MM

16

206-70-71451

SPACER 2.0MM

17

205-70-66581

PLATE

18

01010-81230

BOLT

19

01643-31232

WASHER

20

208-70-61191

PIN

21

207-70-72391

SPACER 2.0MM

22

207-70-72421

SPACER 2.5MM

23

207-70-72431

SPACER 3.0MM

24

205-70-66580

PLATE

25

01010-81235

BOLT

26

01643-31232

WASHER

27

07020-00000

FITTING

Выбрано товаров: 27
