Запчасти Komatsu PC228US-3E0 БЫСТРОСЪЕМН. МЕХ-М ( АКТУАТОР) (СТРЕЛА FALLING PREВЕНТИЛЯТОРION КЛАПАН) (ОТВАЛ)(№7-) ГИДРАВЛИКА

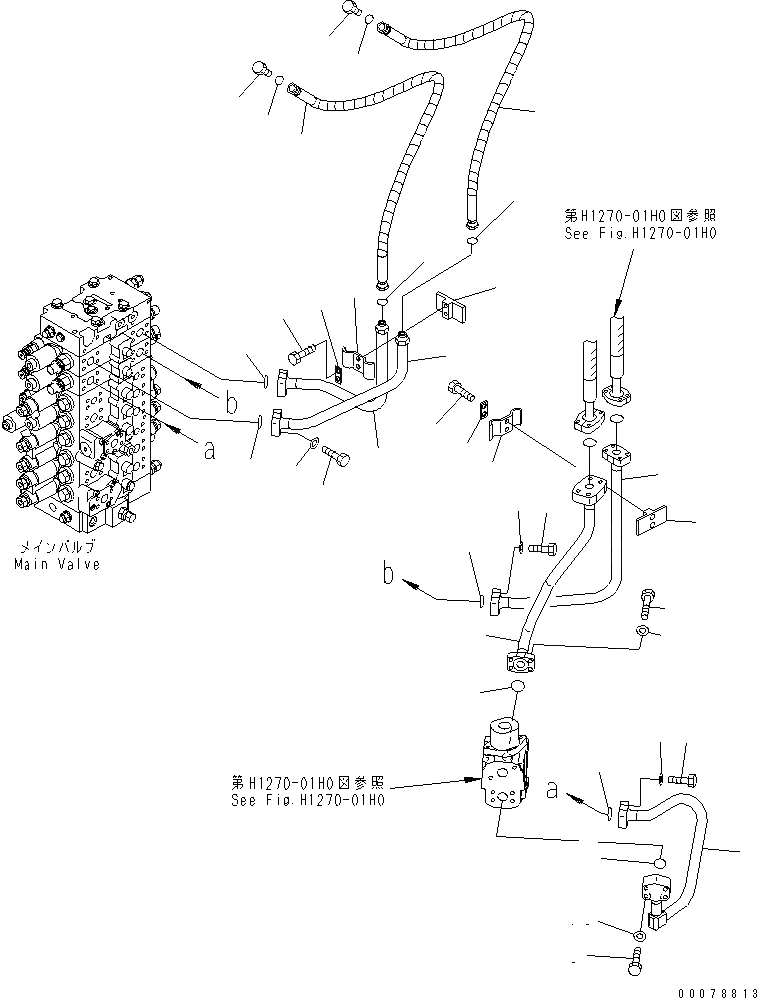

Схема запчастей Komatsu PC228US-3E0 - БЫСТРОСЪЕМН. МЕХ-М ( АКТУАТОР) (СТРЕЛА FALLING PREВЕНТИЛЯТОРION КЛАПАН) (ОТВАЛ)(№7-) ГИДРАВЛИКА
1
2
3
3
3
4
4
4
5
5
5
6
6
6
7
8
9
10
11
12
13
14
15
15
15
15
16
16
17
17
18
18
19
19
20
20
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
28
28
29
29
30
30
31
31
32
32
33
33
34
34
35
35
36
36
37
37
38
38
39
39
40
40
40
41
42
42
43
43
44
44
45
45
1
2
3
4
5
6
7
8
9
10
10
11
11
12
13
14
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
30
31
31
32
32
33
33
34
34
35
36
37
37
38
38
39
39
40
40
40
40
40
40

Артикул

Название

Примечание

Количество

1

20J-62-13141

VALVE ASS'Y

2

11Y-62-12490

SPACER

3

07002-11423

O-RING

4

11Y-62-12510

ELBOW

5

07002-11423

O-RING

6

02896-11009

O-RING

7

207-62-72120

ELBOW

8

07002-11423

O-RING

9

02896-11008

O-RING

10

07040-11409

PLUG

11

07002-11423

O-RING

12

07040-11007

PLUG

13

07002-11023

O-RING

14

02782-10210

ELBOW

15

07002-11423

O-RING

16

02896-11008

O-RING

17

01010-81085

BOLT

18

01643-31032

WASHER

19

22U-62-32350

BRACKET

20

01010-81255

BOLT

21

01643-31232

WASHER

22

22U-62-27611

BRACKET

23

01010-81240

BOLT

24

01643-31232

WASHER

25

22U-62-21461

CLAMP

26

01010-81225

BOLT

27

01643-31232

WASHER

28

22U-62-32450

CUSHION

29

02777-00241

HOSE

30

02777-00319

HOSE

31

02778-00241

HOSE

32

20Y-62-22810

BAND YELLOW

33

20Y-62-22820

BAND BLUE

34

20Y-62-22850

BAND GREEN

35

22U-62-32440

HOSE

36

08034-20536

BAND

37

07376-70210

PLUG

38

02896-11008

O-RING

39

22U-62-31650

SHEET

40

08034-20536

BAND

Выбрано товаров: 40
