Запчасти Komatsu PC228US-3-YA ROTATION РУКОЯТЬ (ВТОР. РУКОЯТЬ) (YELНИЗ.)(№-) РАБОЧЕЕ ОБОРУДОВАНИЕ

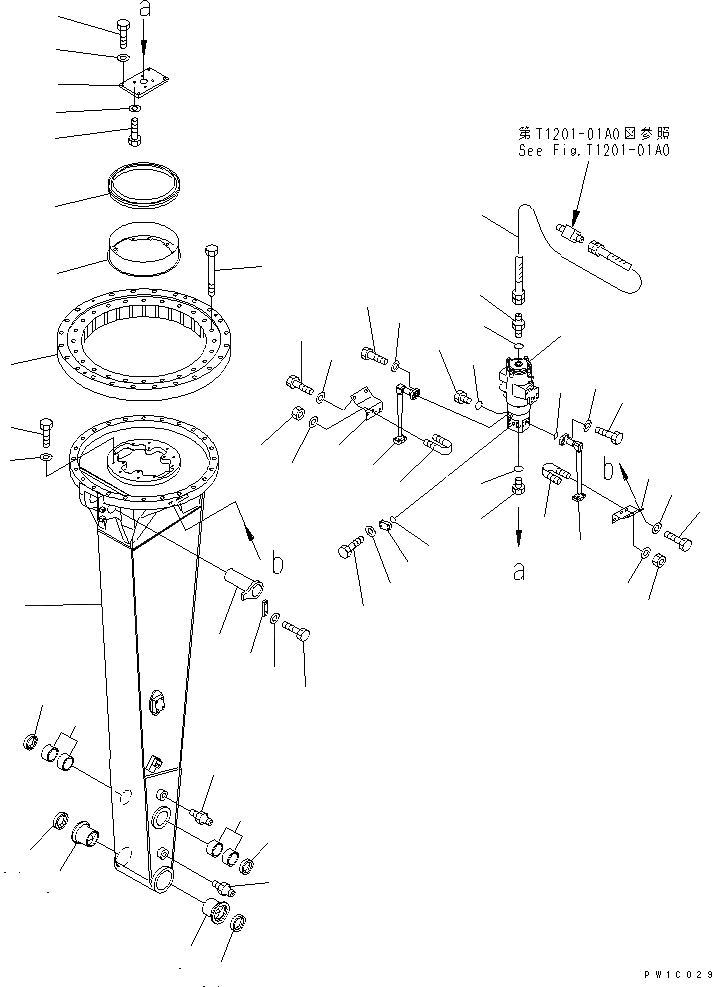

Схема запчастей Komatsu PC228US-3-YA - ROTATION РУКОЯТЬ (ВТОР. РУКОЯТЬ) (YELНИЗ.)(№-) РАБОЧЕЕ ОБОРУДОВАНИЕ
1
2
2
3
3
4
4
5
6
6
7
7
8
9
10
11
12
13
14
15
15
16
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
30
31
31
32
32
33
33
34
34
35
35
36
36
37
37
38
39
40
41

Артикул

Название

Примечание

Количество

|1

22U-966-0011

ARM ASS'Y

|1

22U-966-0010

ARM ASS'Y

1

ARM SECOND

|1

ARM

2

22U-70-21230

BUSHING

3

205-70-72130

BUSHING

4

07020-00000

FITTING

5

20Y-966-1530

PLATE

6

01010-81235

BOLT

7

01643-31232

WASHER

8

20Y-966-1510

COVER

9

20Y-966-1520

SEAL

10

01010-81220

BOLT

11

01643-31232

WASHER

12

205-966-7111

CIRCLE

13

01011-82210

BOLT

14

703-09-33400

SWIVEL JOINT ASS'Y

|14

703-09-00120

SWIVEL JOINT ASS'Y

|14

703-09-33230

SWIVEL JOINT ASS'Y

15

20Y-966-2850

TUBE

16

20Y-62-15990

FLANGE

17

07000-13030

O-RING

18

07372-21040

BOLT

19

01643-51032

WASHER

20

01010-81035

BOLT

21

01643-51032

WASHER

22

07000-13030

O-RING

23

07040-12412

PLUG

24

07002-12434

O-RING

25

07040-11409

PLUG

26

07002-11423

O-RING

27

114-62-23110

NIPPLE

28

07002-12434

O-RING

29

07103-20311

HOSE

30

20Y-966-1781

BRACKET

31

01010-81225

BOLT

32

01643-31232

WASHER

33

07283-22738

CLIP

34

01599-01011

NUT

35

01643-31032

WASHER

36

20Y-70-23220

SEAL

37

205-70-62150

SEAL

38

205-70-71190NK

PIN

39

205-70-66580

PLATE

40

01010-81230

BOLT

41

01643-31232

WASHER

Выбрано товаров: 46
