Запчасти Komatsu PC228US-3-YA СТРЕЛА (.7M) (ДОПОЛН. ГИДРОЛИНИЯ) (С ROTATION РУКОЯТЬ) (YELНИЗ.)(№-) РАБОЧЕЕ ОБОРУДОВАНИЕ

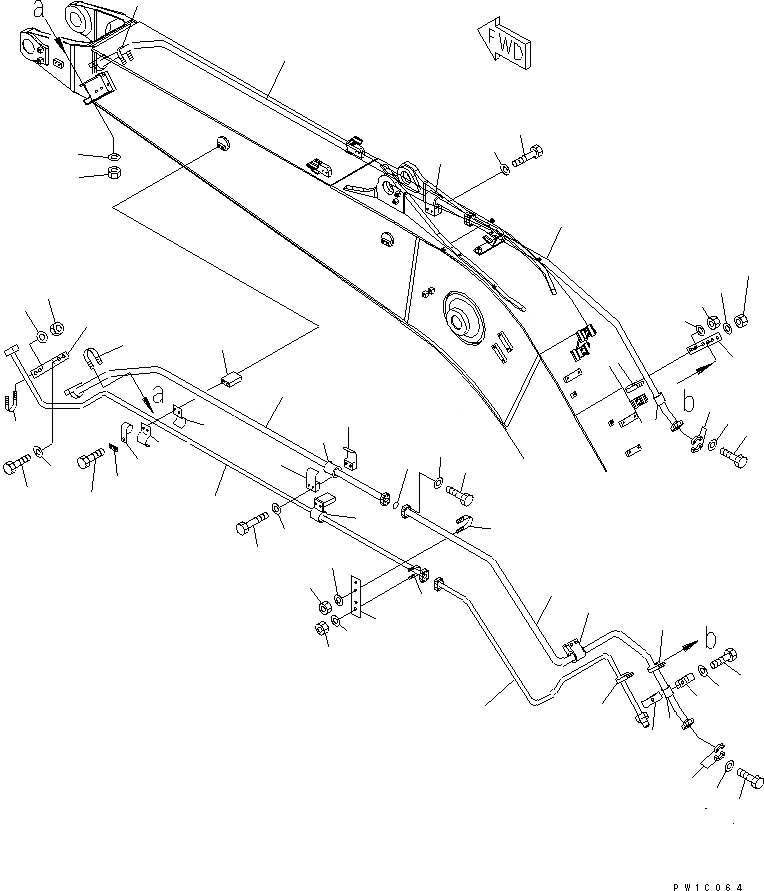

Схема запчастей Komatsu PC228US-3-YA - СТРЕЛА (.7M) (ДОПОЛН. ГИДРОЛИНИЯ) (С ROTATION РУКОЯТЬ) (YELНИЗ.)(№-) РАБОЧЕЕ ОБОРУДОВАНИЕ
1
2
3
3
4
4
5
5
6
6
7
7
8
9
10
11
12
13
14
15
16
16
16
16
17
18
19
20
21
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
42
43
44
45
46
47
48
49
50

Артикул

Название

Примечание

Количество

1

22U-62-24260NK

TUBE

2

22U-62-24270NK

TUBE

3

07371-30640

FLANGE

4

07372-21035

BOLT

5

01643-51032

WASHER

6

07095-00420

CUSHION

7

07094-30417

CLAMP

8

01010-81265

BOLT

9

01643-31232

WASHER

10

20Y-62-24380NK

TUBE

11

22U-62-24250NK

TUBE

12

07000-13025

O-RING

13

01010-80830

BOLT

14

01643-30823

WASHER

15

07095-00420

CUSHION

16

07094-10417

CLAMP

17

01010-81260

BOLT

18

01643-31232

WASHER

19

01010-81270

BOLT

20

01643-31232

WASHER

21

07283-32236

CLIP

22

01597-01009

NUT

23

01643-31032

WASHER

24

22U-62-24290NK

TUBE

25

22U-62-24280NK

TUBE

26

22U-62-14650NK

PLATE

27

07283-32236

CLIP

28

01597-01009

NUT

29

01643-31032

WASHER

30

07283-31529

CLIP

31

01596-00807

NUT

32

01643-30823

WASHER

33

08036-01414

CLIP

34

20Y-62-24910NK

PLATE

35

07283-32236

CLIP

36

01597-01009

NUT

37

01643-31032

WASHER

38

07283-31529

CLIP

39

01596-00807

NUT

40

01643-30823

WASHER

41

20Y-62-24890NK

BRACKET

42

20Y-966-2310NK

CLAMP

43

20Y-62-13450

PLATE

44

01010-81235

BOLT

45

20Y-62-34280NK

BRACKET

46

01010-81225

BOLT

47

01643-31232

WASHER

48

07283-31529

CLIP

49

01596-00807

NUT

50

01643-30823

WASHER

Выбрано товаров: 50
