Запчасти Komatsu PC228US-3 КЛАПАН ПЕРЕГРУЗКИ ГИДРАВЛИКА

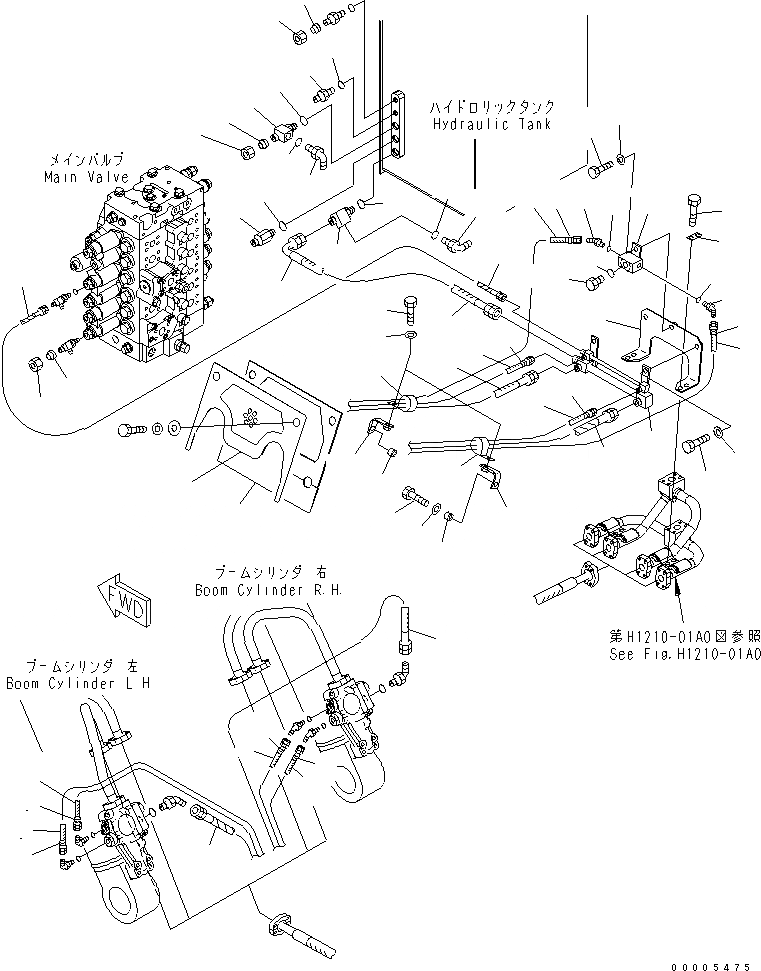

Схема запчастей Komatsu PC228US-3 - КЛАПАН ПЕРЕГРУЗКИ ГИДРАВЛИКА
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
13
14
14
15
15
16
17
18
18
19
19
20
21
22
23
24
25
26
27
28
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
47
48
49
50
51

Артикул

Название

Примечание

Количество

1

07621-00410

HOSE

2

07637-00206

HOSE

3

07184-00206

HOSE

4

20Y-62-22790

BAND, RED

5

20Y-62-22850

BAND, GREEN

6

07621-004A5

HOSE

7

07637-00211

HOSE

8

07184-00210

HOSE

9

20Y-62-22790

BAND, RED

10

20Y-62-22850

BAND, GREEN

11

207-62-51270

BRACKET

12

01010-81250

BOLT

13

01643-31232

WASHER

14

195-33-11220

SPACER

15

04434-53212

CLIP

16

01010-81225

BOLT

17

01643-31232

WASHER

18

22U-62-27340

HOSE ASS'Y

19

07623-005A6

HOSE

20

22U-62-27270

TUBE

21

01010-81235

BOLT

22

01643-31232

WASHER

23

22U-62-27280

BLOCK

24

01010-81230

BOLT

25

01643-31232

WASHER

26

07040-11812

PLUG

27

07002-11823

O-RING

28

07236-10210

ELBOW

29

07002-11423

O-RING

30

22U-62-27290

BRACKET

31

01010-81260

BOLT

32

20Y-62-13450

PLATE

33

07230-20210

UNION

34

07002-11423

O-RING

35

07221-20210

NUT

36

07222-00210

PLUG

37

22U-60-27110

TEE

38

07221-20628

NUT

39

07222-00616

PLUG

40

07002-12034

O-RING

41

07235-10315

ELBOW

42

07002-12034

O-RING

43

23S-62-16530

NIPPLE

44

07002-12034

O-RING

45

22U-60-27120

TEE

46

07235-10315

ELBOW

47

07002-12034

O-RING

48

07221-20315

NUT

49

07222-00312

PLUG

|$63

22U-54-27190

COVER

50

COVER

51

22U-54-27180

SHEET

Выбрано товаров: 52
