Запчасти Komatsu PC228US-3-AP КАБИНА (ЗАМОК ДВЕРИ МЕХАНИЗМ) (С ДВЕРЬЮ РАМА)(№-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

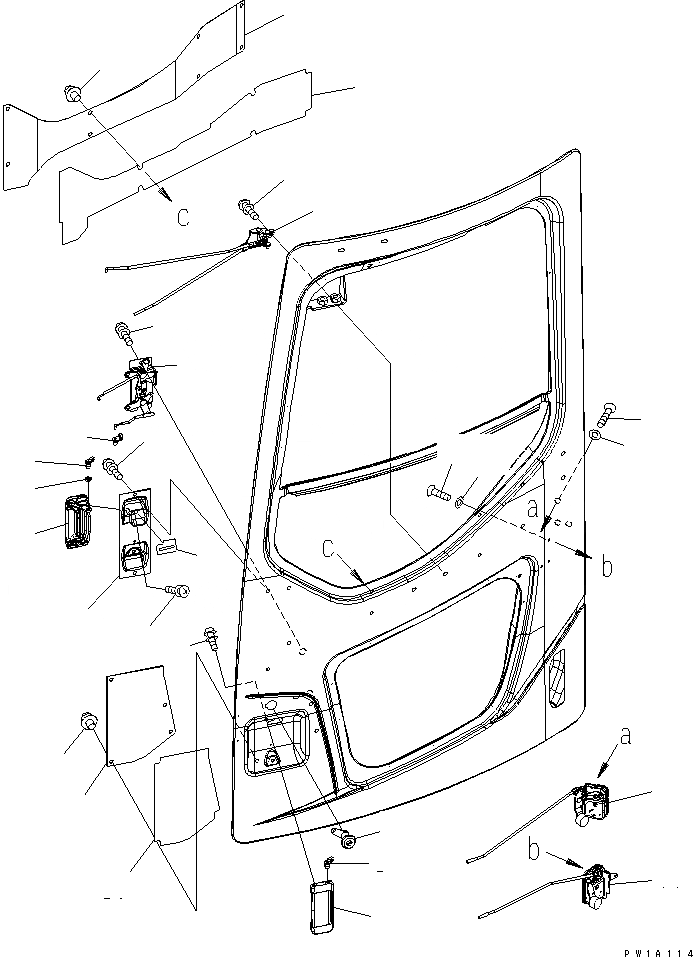

Схема запчастей Komatsu PC228US-3-AP - КАБИНА (ЗАМОК ДВЕРИ МЕХАНИЗМ) (С ДВЕРЬЮ РАМА)(№-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
3
4
5
5A
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

Артикул

Название

Примечание

Количество

|1

22B-54-00513

CAB ASS'Y

|1

22B-54-00511

CAB ASS'Y

|1

22B-54-00522

CAB ASS'Y

|1

22B-54-00520

CAB ASS'Y

|1

22B-54-00541

CAB ASS'Y

|1

22B-54-00540

CAB ASS'Y

|1

22B-54-00580

CAB ASS'Y

|1

22B-54-00612

DOOR ASS'Y,SASH

|1

22B-54-00611

DOOR ASS'Y,SASH

|1

22B-54-00620

DOOR ASS'Y

1

22B-54-16211

HANDLE,OUTER

2

22B-54-16330

SNAP,HANDLE

3

01023-10612

SCREW

4

22B-54-16220

HANDLE,INNER

5

22B-54-16330

SNAP,HANDLE

5A

22B-54-16370

SPACER

6

01023-10612

SCREW

7

22B-54-16231

BRACKET

8

22B-54-16590

SEAL,HANDLE

9

01023-20616

SCREW

10

22B-54-16200

LINK ASS'Y

11

01023-10612

SCREW

12

22B-54-16300

LINK ASS'Y,BELLCRANK

13

01023-10612

SCREW

14

22B-54-16380

LOCK ASS'Y,CLOSE

15

01240-00616

SCREW

16

195-Z11-1690

WASHER

17

22B-54-16390

LOCK ASS'Y,OPEN

18

01240-00616

SCREW

19

195-Z11-1690

WASHER

20

20Y-54-35890

LOCK ASS'Y

21

205-54-71840

SNAP

22

22B-54-16441

COVER,DOOR¤ UPPER

23

22B-54-16560

SEAL,DOOR¤ UPPER

24

22B-54-16461

RIVET

25

22B-54-16451

COVER,DOOR¤ LOWER

26

22B-54-16570

SEAL,DOOR¤ LOWER

27

22B-54-16461

RIVET

Выбрано товаров: 38
