Запчасти Komatsu PC228US-3-AP ГИДРОЛИНИЯ СТРЕЛЫ (БЛОКИР. СТРЕЛЫ ЛИНИЯ) (ДЛЯ ПОДЪЕМА РУКОЯТИ)(№-) ГИДРАВЛИКА

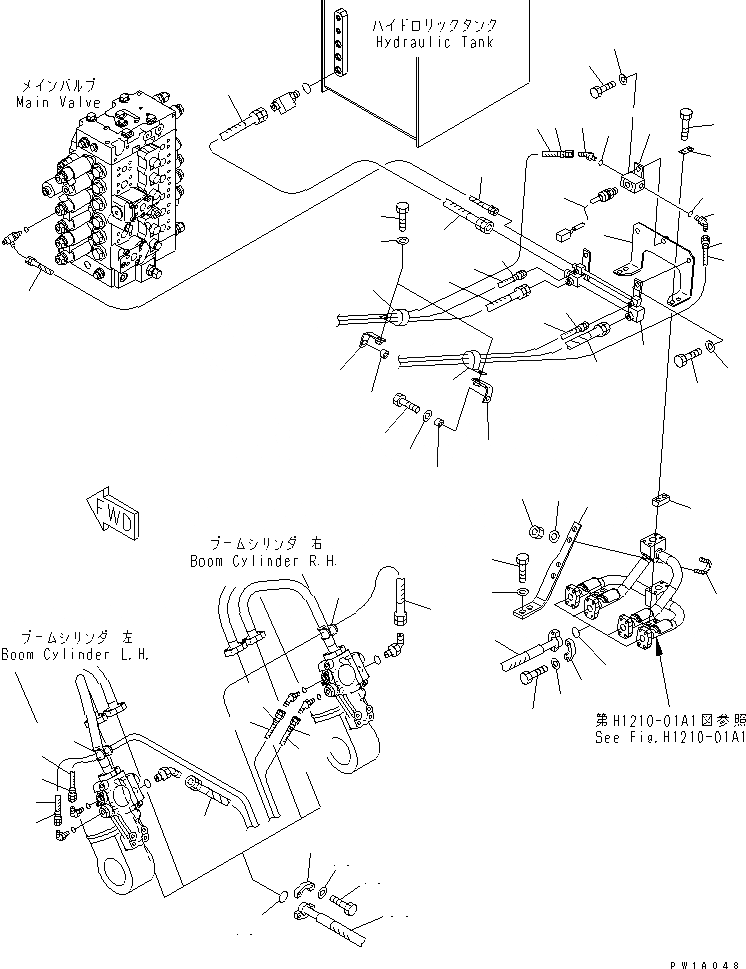

Схема запчастей Komatsu PC228US-3-AP - ГИДРОЛИНИЯ СТРЕЛЫ (БЛОКИР. СТРЕЛЫ ЛИНИЯ) (ДЛЯ ПОДЪЕМА РУКОЯТИ)(№-) ГИДРАВЛИКА
1
2
3
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
16
17
18
19
19
20
20
21
21
22
22
23
24
24
24A
24A
25
26
27
27
28
29
30
31
32
32
33
34
35
36
37
38
39
39
40
40
41
42
43
44
45
46

Артикул

Название

Примечание

Количество

1

22U-62-27290

BRACKET

2

22U-62-27270

TUBE

3

01010-81235

BOLT

4

01643-31232

WASHER

5

07621-004A5

HOSE

6

07637-00211

HOSE

7

07184-00210

HOSE

8

20Y-62-22790

BAND¤ RED

9

20Y-62-22850

BAND¤ GREEN

10

07621-00410

HOSE

11

07637-00206

HOSE

12

07184-00206

HOSE

13

20Y-62-22790

BAND¤ RED

14

20Y-62-22850

BAND¤ GREEN

15

22U-62-27280

BLOCK

16

01010-81230

BOLT

17

01643-31232

WASHER

18

7861-92-1610

SENSOR

19

07236-10210

ELBOW

20

07002-11423

O-RING

21

07623-005A6

HOSE

22

22U-62-27340

HOSE ASS'Y

23

20Y-62-13340

PLATE

24

207-62-51270

BRACKET

24A

195-33-11220

SPACER

25

07372-81250

BOLT

|25

01010-81225

BOLT

26

01643-31232

WASHER

27

04434-53212

CLIP

28

01010-81225

BOLT

29

01643-31232

WASHER

30

01010-81260

BOLT

31

20Y-62-13450

PLATE

32

08034-20823

BAND

33

22U-62-21411

PLATE

34

07283-32738

CLIP

35

01597-01009

NUT

36

01643-31032

WASHER

37

01010-81230

BOLT

38

01643-31032

WASHER

39

20Y-62-17480

HOSE

40

07000-13025

O-RING

41

07371-30640

FLANGE

42

07372-21035

BOLT

43

01643-51032

WASHER

44

07371-30640

FLANGE

45

07372-21035

BOLT

46

01643-51032

WASHER

Выбрано товаров: 48
