Запчасти Komatsu PC228US-2 ТОПЛИВНАЯ ЛИНИЯ ТОПЛИВН. БАК. AND КОМПОНЕНТЫ

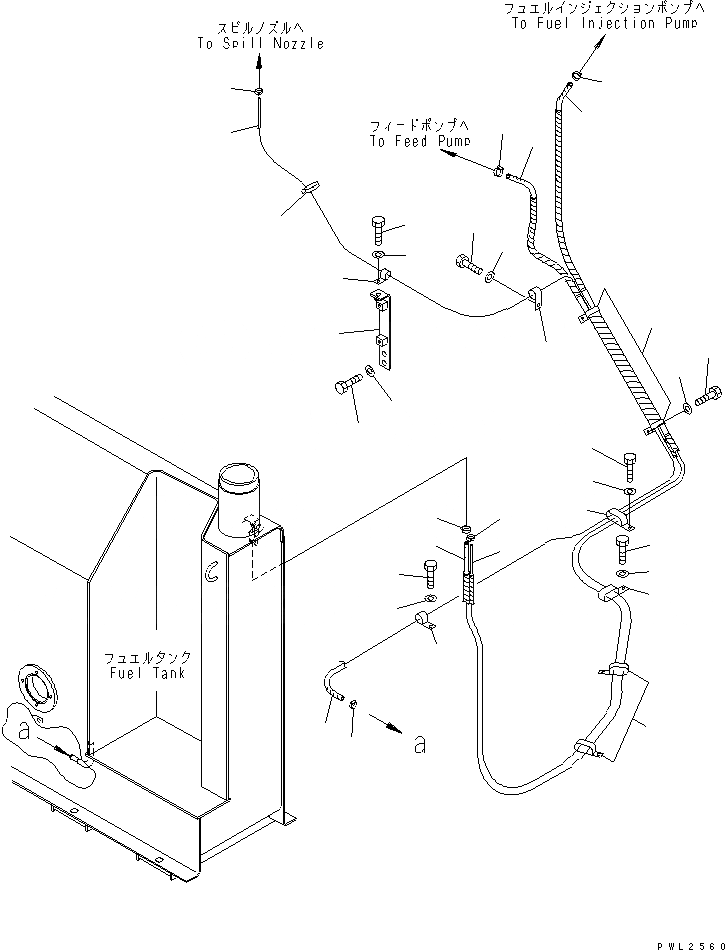

Схема запчастей Komatsu PC228US-2 - ТОПЛИВНАЯ ЛИНИЯ ТОПЛИВН. БАК. AND КОМПОНЕНТЫ
1
1
2
2
3
3
4
5
5
6
7
7
8
8
8
9
10
10
10
10
11
11
11
11
12
12
13
14
15
16
16
17
18
19
19

Артикул

Название

Примечание

Количество

1

07270-40436

TUBE

2

07288-01030

HOSE

3

07288-01021

HOSE

4

08034-00834

BAND

5

04435-52112

CLIP

6

04434-51612

CLIP

7

145-01-42120

CLIP

8

01010-81220

BOLT

9

01010-81225

BOLT

10

01643-31232

WASHER

11

07281-00197

CLAMP

12

07285-00080

CLIP

13

22U-04-11351

BRACKET

14

01010-81225

BOLT

15

01643-31032

WASHER

16

04434-50810

CLIP

17

01010-81025

BOLT

18

01010-81020

BOLT

19

01643-31032

WASHER

Выбрано товаров: 19
