Запчасти Komatsu PC228US-1-TN НАВЕСНОЕ ОБОРУД-Е ( АКТУАТОР) (ВОЗВРАТ.) ГИДРАВЛИКА

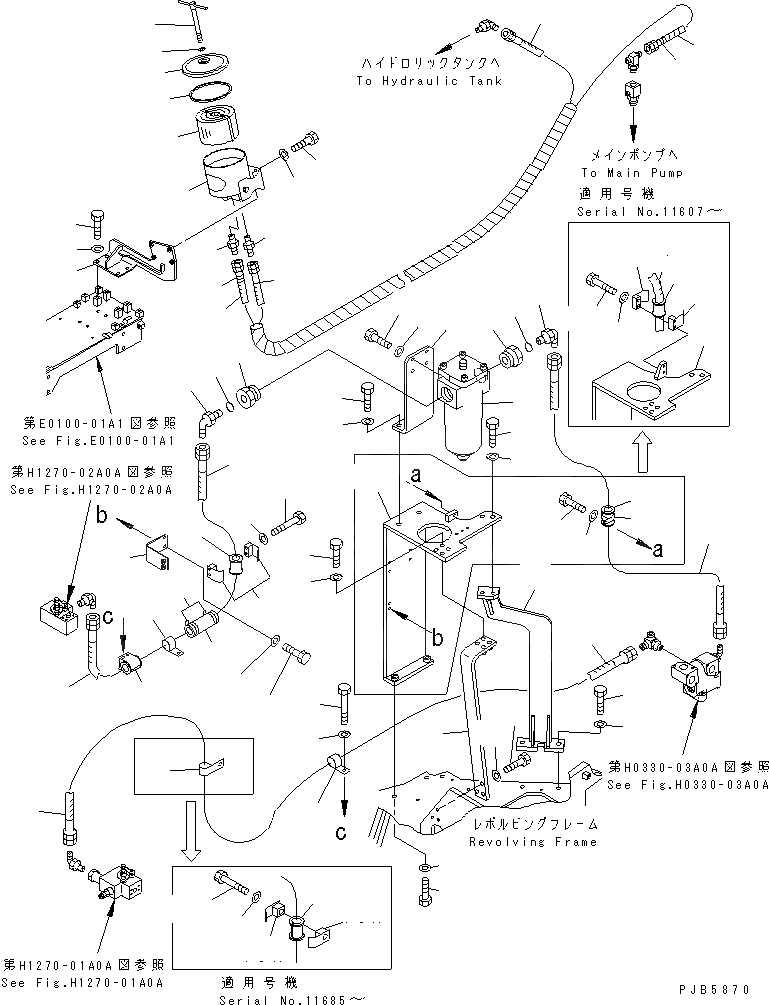

Схема запчастей Komatsu PC228US-1-TN - НАВЕСНОЕ ОБОРУД-Е ( АКТУАТОР) (ВОЗВРАТ.) ГИДРАВЛИКА
1
2
3
4
4
5
5
6
6
7
8
9
10
10
11
12
13
14
15
16
16
17
17
18
18
18A
18A
18B
18C
18D
19
19
19A
19B
19C
20
20
21
21
22
23
23A
24
24
24A
24B
24C
25
25
25
26
26
27
27
28
28
29
30
31
32
32
32
33
34
35
36
37
38
39
40
40
41
41
42
42
43
44
45
46
47

Артикул

Название

Примечание

Количество

1

22U-62-12900

FILTER ASS'Y

|1

22U-62-12730

ELEMENT

2

01010-81235

BOLT

3

01643-31232

WASHER

4

22U-62-12890

NIPPLE

5

07235-11034

ELBOW

6

07002-13334

O-RING

7

22U-62-11791

BRACKET

8

01010-81655

BOLT

9

01643-31645

WASHER

10

22U-62-11845

BRACKET

|10

22U-62-11844

BRACKET

11

01010-81655

BOLT

12

01643-31645

WASHER

13

22U-62-12881

BRACKET

14

01010-81640

BOLT

15

01010-81655

BOLT

16

01643-31645

WASHER

17

07624-20622

HOSE

|17

07102-20622

HOSE

18

08036-03014

CLIP

|18

08035-03014

CLIP

18A

07094-10620

CLAMP

18B

07095-00627

CUSHION

18C

01010-81275

BOLT

18D

01643-31232

WASHER

19

07102-21025

HOSE

|19

07102-21027

HOSE

19A

04434-53412

CLIP

19B

205-62-53780

COVER

19C

08034-00536

BAND

20

07102-21009

HOSE

21

07094-11024

CLAMP

22

07095-01035

CUSHION

23

01010-81275

BOLT

23A

01010-81280

BOLT

24

01643-31232

WASHER

24A

22U-62-14410

BRACKET

24B

01010-81225

BOLT

24C

01643-31232

WASHER

25

07094-11024

CLAMP

|25

209-62-39640

CLIP

26

07095-01035

CUSHION

27

01010-81275

BOLT

|27

01010-81225

BOLT

28

01643-31232

WASHER

|28

01643-31232

WASHER

29

22U-62-11811

BRACKET

30

01010-81230

BOLT

31

01643-31232

WASHER

32

208-62-67410

FILTER ASS'Y

33

208-62-67430

ELEMENT

34

208-62-67441

SEAL

|34

208-62-67440

SEAL,WASHER

35

208-62-67450

PACKEN

36

01010-81025

BOLT

37

01643-31032

WASHER

38

566-35-14340

NIPPLE

39

07238-10315

CONNECTOR

40

22U-62-12850

HOSE¤ 2800MM

|40

22U-62-12851

HOSE¤ 3600MM

41

22U-62-12870

HOSE¤ 1900MM

42

20Y-62-22790

BAND¤ RED

43

22U-62-13451

BRACKET

44

01010-81655

BOLT

45

01643-31645

WASHER

46

01010-81645

BOLT

47

01643-31645

WASHER

Выбрано товаров: 68
