Запчасти Komatsu PC228US-1 ОСНОВН. ЛИНИЯ PPC (ШЛАНГИ) (ДЛЯ MONO СТРЕЛА) (WAY) ГИДРАВЛИКА

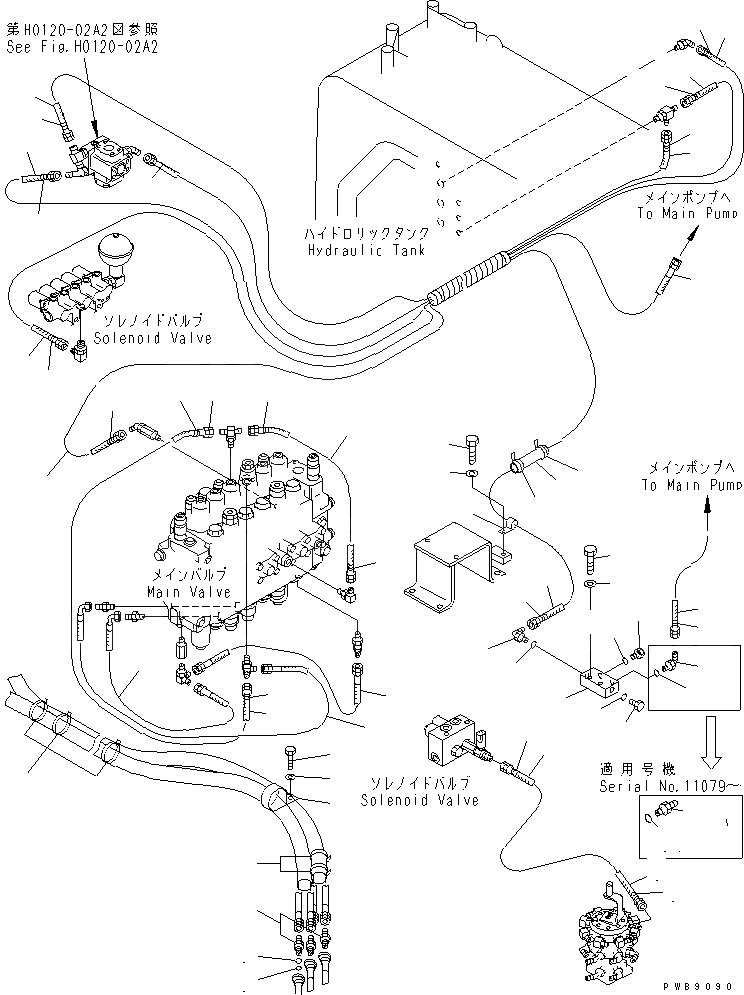

Схема запчастей Komatsu PC228US-1 - ОСНОВН. ЛИНИЯ PPC (ШЛАНГИ) (ДЛЯ MONO СТРЕЛА) (WAY) ГИДРАВЛИКА
1
2
3
4
5
5
6
6
7
8
9
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
20A
20A
21
22
22
22
22
22
23
24
25
26
27
28
29
30
30
30A
31
31
31
32
33
34
35
36
37
38
38

Артикул

Название

Примечание

Количество

1

08034-00536

BAND

2

207-62-33690

CLIP

3

01010-81225

BOLT

4

01643-31232

WASHER

5

203-62-52310

HOSE¤ 700MM

6

20Y-62-22850

BAND¤ GREEN

7

203-62-63420

JOINT

8

201-60-11390

O-RING

9

20Y-62-19560

O-RING

10

08034-00536

BAND

11

07096-00224

HOSE

12

195-61-41320

HOSE¤ 1300MM

13

07184-00214

HOSE

|13

203-62-52270

HOSE¤ 1400MM

14

07184-00211

HOSE

|14

203-62-52290

HOSE¤ 1100MM

15

07184-00219

HOSE¤ 1900MM

|15

203-62-52220

HOSE

16

20Y-62-22790

BAND¤ RED

17

203-62-57910

MARK¤ 1

18

203-62-57970

MARK¤ 7

19

203-62-57980

MARK¤ 8

20

203-62-52390

HOSE

20A

07184-00204

HOSE¤ 400MM

|20A

203-62-52390

HOSE

21

201-62-74720

HOSE

22

08034-00536

BAND

23

201-62-72390

HOSE

24

20T-62-81410

HOSE¤ 500MM

25

22U-62-14480

BLOCK

26

01010-81050

BOLT

27

01643-31032

WASHER

28

07040-11007

PLUG

29

07002-11023

O-RING

30

07235-10210

ELBOW

|30

07235-10210

ELBOW

30A

07230-20210

UNION

31

07002-11423

O-RING

32

07040-11409

PLUG

33

07002-11423

O-RING

34

04434-52712

CLIP

35

01010-81225

BOLT

36

01643-31232

WASHER

37

205-62-72240

COVER

38

08034-00536

BAND

Выбрано товаров: 45
