Запчасти Komatsu PC220LL-6 FIG. E-A ОСНОВН. ПРОВОДКА - С КАБИНОЙ RISER ЭЛЕКТРИКА

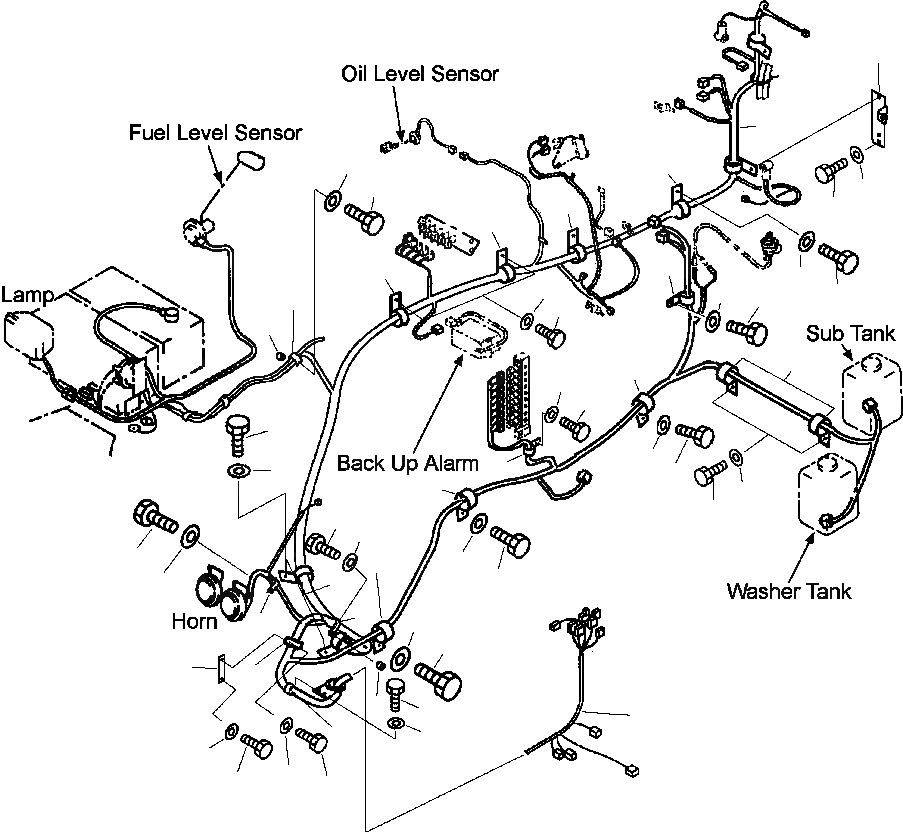

Схема запчастей Komatsu PC220LL-6 - FIG. E-A ОСНОВН. ПРОВОДКА - С КАБИНОЙ RISER ЭЛЕКТРИКА
30
1
24
27
23
32
27
31
26
36
25
29
29
38
28
37
21
28
22
46
39
45
44
19
42
43
20
41
40
48
47
4
5
13
33
42
41
14
18
2
35
12
34
6
9
3
16
1
15
17
8
11
7
10

Артикул

Название

Примечание

Количество

1

20Y-06-A1810

WIRING HARNESS, MAIN

|$1

20Y-06-15150

LINK, FUSIBLE

2

20Y-06-A2130

CLIP

3

144-947-3490

SPACER

4

01010-81250

BOLT

5

01643-31232

WASHER

6

20Y-06-21240

PLATE

7

01010-81225

BOLT

8

01643-31232

WASHER

9

113-899-7950

CLIP

10

01010-81225

BOLT

11

01643-31232

WASHER

12

08036-01014

CLIP

13

01010-81225

BOLT

14

01643-31232

WASHER

15

113-899-7950

CLIP

16

01010-81245

BOLT

17

01643-31232

WASHER

18

113-899-7950

CLIP

19

01010-81225

BOLT

20

01643-31232

WASHER

21

208-06-19170

CLIP

22

144-947-3490

SPACER

23

01010-81245

BOLT

24

01643-31232

WASHER

25

208-06-19170

CLIP

26

208-06-19170

CLIP

27

04434-52712

CLIP

28

01010-81225

BOLT

29

01643-31232

WASHER

30

20Y-06-21532

BRACKET

31

01010-81225

BOLT

32

01643-31232

WASHER

33

08036-02514

CLIP

34

01010-81225

BOLT

35

01643-31232

WASHER

36

08036-01814

CLIP

37

01010-81225

BOLT

38

01643-31232

WASHER

39

08036-01414

CLIP

40

08036-02514

CLIP

41

01010-81225

BOLT

42

01643-31232

WASHER

43

08036-01414

CLIP

44

01010-81225

BOLT

45

01643-31232

WASHER

46

08036-01414

CLIP

47

01010-81225

BOLT

48

01643-31232

WASHER

|$49

08053-01512

CLIP

|$50

01010-81225

BOLT

|$51

01643-31232

WASHER

Выбрано товаров: 52
