FIG. H-A ОСНОВН. НАСОС - СОЕДИНИТЕЛЬН. ЧАСТИ

Запчасти Komatsu PC220LL-6 FIG. H-A ОСНОВН. НАСОС - СОЕДИНИТЕЛЬН. ЧАСТИ ГИДРАВЛИКА

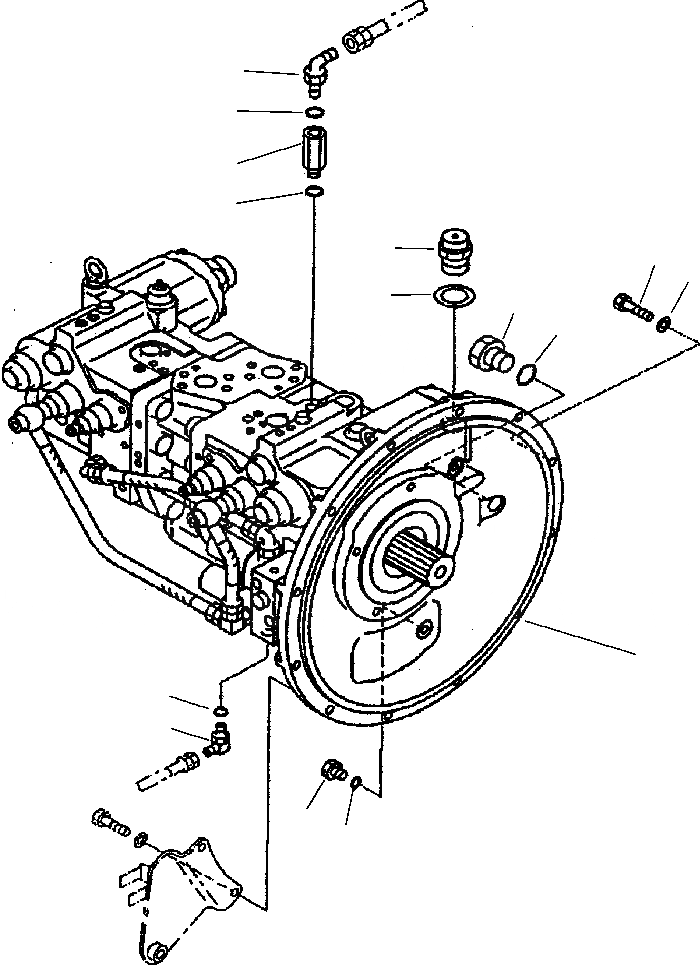

Схема запчастей Komatsu PC220LL-6 - FIG. H-A ОСНОВН. НАСОС - СОЕДИНИТЕЛЬН. ЧАСТИ ГИДРАВЛИКА
12
13
14
15
2
8
9
4
3
5
1
11
10
6
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

2

07030-03034

BREATHER

3

07005-03016

GASKET

4

07040-12412

PLUG

5

07002-02434

O-RING

6

07040-11209

PLUG

7

07002-01223

O-RING

8

01010-81040

BOLT

9

01643-31032

WASHER

10

21Y-62-17810

ELBOW

11

07002-11423

O-RING

12

07235-10210

ELBOW

13

07002-11423

O-RING

14

20Y-60-22210

BODY

15

07002-11423

O-RING
