Запчасти Komatsu PC220LC-8 СТРЕЛА (РУКОЯТЬ ЛИНИЯ СТОПОРН. КЛАПАНА) РАБОЧЕЕ ОБОРУДОВАНИЕ

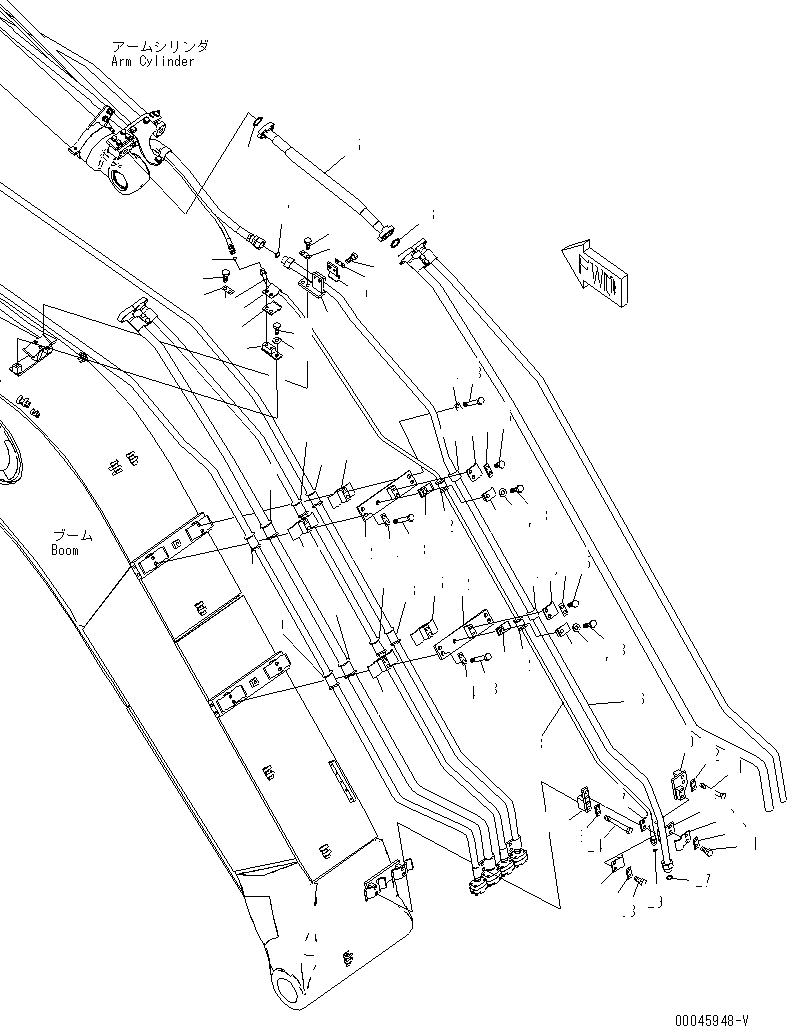

Схема запчастей Komatsu PC220LC-8 - СТРЕЛА (РУКОЯТЬ ЛИНИЯ СТОПОРН. КЛАПАНА) РАБОЧЕЕ ОБОРУДОВАНИЕ
1
2
3
4
5
6
7
8
8
9
10
11
12
12
13
13
13
14
14
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
29
30
30
30
31
31
32
32
33
33
34
34
35
35
36
36
37
37
37
37
38
39
40
40
41
41
41
41
42
42
43
43
44
44
45
46
46

Артикул

Название

Примечание

Количество

1

206-62-21441

BRACKET

2

01010-81230

BOLT

3

20Y-62-13450

PLATE

4

206-62-73320

BRACKET

5

01010-81230

BOLT

6

01643-31232

WASHER

7

20Y-62-43172

BRACKET

8

20Y-62-13761

SEAT

9

20Y-62-42962

BRACKET

10

205-62-73431

SEAT

11

20Y-62-13761

SEAT

12

20Y-62-52810

BRACKET

13

01010-81285

BOLT

14

20Y-62-13450

PLATE

15

20Y-62-43172

BRACKET

16

20Y-62-13761

SEAT

17

20Y-62-42962

BRACKET

18

205-62-73431

SEAT

19

20Y-62-13761

SEAT

20

206-62-73470

BRACKET

21

01010-81270

BOLT

22

20Y-62-13450

PLATE

23

20Y-62-42691

BRACKET

24

01010-81280

BOLT

25

20Y-62-13450

PLATE

26

206-62-21421

TUBE

27

02896-11018

O-RING

28

206-62-21410

TUBE

29

02896-11009

O-RING

30

20Y-62-13650

CLAMP

31

01010-81230

BOLT

32

20Y-62-13450

PLATE

33

20Y-62-42811

CLAMP

34

21K-62-35270

CUSHION

35

01010-81230

BOLT

36

20Y-62-13450

PLATE

37

20Y-966-2310

CLAMP

38

01010-81230

BOLT

39

01010-81235

BOLT

40

20Y-62-13450

PLATE

41

07094-10315

CLAMP

42

07095-00314

CUSHION

43

01010-81265

BOLT

44

01643-31232

WASHER

45

20Y-62-13560

HOSE

46

07000-13032

O-RING

Выбрано товаров: 46
