Запчасти Komatsu PC220LC-8 СТРЕЛА (РУКОЯТЬ И ЦИЛИНДР КОВШАS) РАБОЧЕЕ ОБОРУДОВАНИЕ

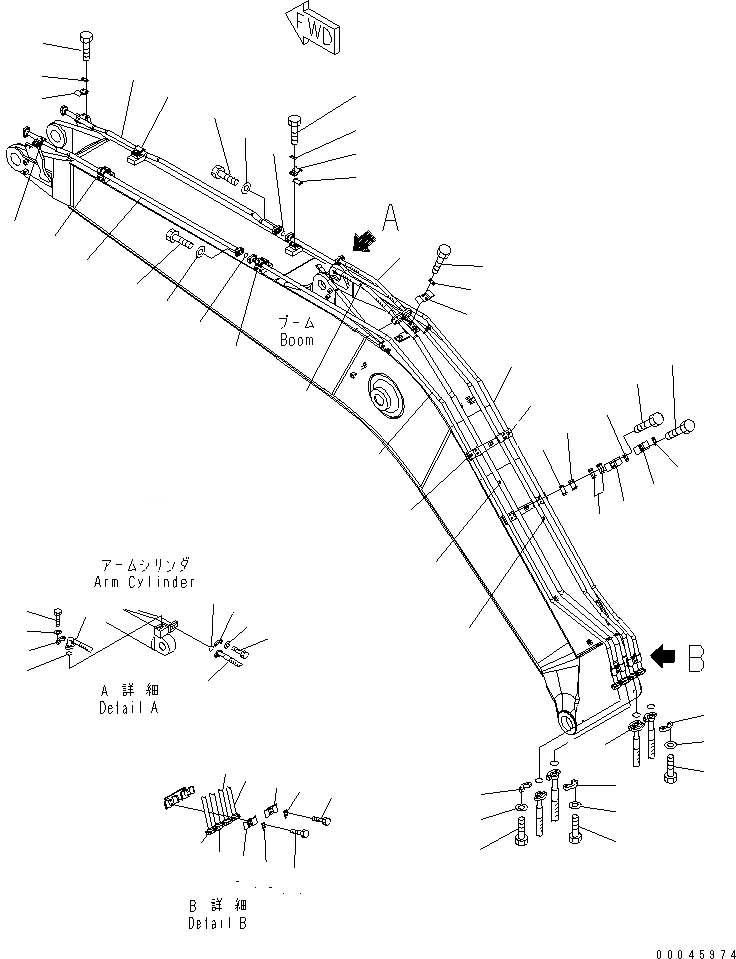

Схема запчастей Komatsu PC220LC-8 - СТРЕЛА (РУКОЯТЬ И ЦИЛИНДР КОВШАS) РАБОЧЕЕ ОБОРУДОВАНИЕ
1
1
2
3
4
5
5
6
7
8
9
9
10
10
11
12
13
13
13
14
14
14
15
15
16
17
18
19
20
20
21
22
23
24
25
25
26
26
27
27
28
29
30
31
31
32
33
33
34
34
35
36
37
37
38
38
39
39
40
40
41
41
41
41
42
43
43
44
44

Артикул

Название

Примечание

Количество

1

206-62-21320

TUBE

2

07371-30640

FLANGE

3

07372-21035

BOLT

4

01643-51032

WASHER

5

206-62-21310

TUBE

6

07371-31049

FLANGE

7

07372-21035

BOLT

8

01643-51032

WASHER

9

20Y-62-13690

CLAMP

10

20Y-62-13730

CLAMP

11

205-62-73431

SEAT

12

20Y-62-13761

SEAT

13

20Y-62-13450

PLATE

14

01010-81230

BOLT

15

20Y-62-13570

HOSE, 750MM

16

07000-13025

O-RING

17

07371-30640

FLANGE

18

07372-21035

BOLT

19

01643-51032

WASHER

20

206-62-21210

HOSE

21

07000-13032

O-RING

22

07371-31049

FLANGE

23

07372-21035

BOLT

24

01643-51032

WASHER

25

206-62-21330

TUBE

26

206-62-21340

TUBE

27

07371-30640

FLANGE

28

07372-21035

BOLT

29

01643-51032

WASHER

30

20Y-62-13710

CLAMP

31

20Y-62-13190

CLAMP

32

20Y-62-13761

SEAT

33

20Y-62-13450

PLATE

34

01010-81230

BOLT

35

20Y-62-52651

TUBE

36

206-62-21370

TUBE

37

07000-13030

O-RING

38

07372-21035

BOLT

39

01643-51032

WASHER

40

206-62-73560

CLAMP

41

20Y-62-13180

CLAMP

42

20Y-62-13761

SEAT

43

20Y-62-13450

PLATE

44

01010-81230

BOLT

Выбрано товаров: 44
