Запчасти Komatsu PC220LC-8 БОКОВ. КРЫШКА, RHS ЧАСТИ КОРПУСАS И КРЫШКИ

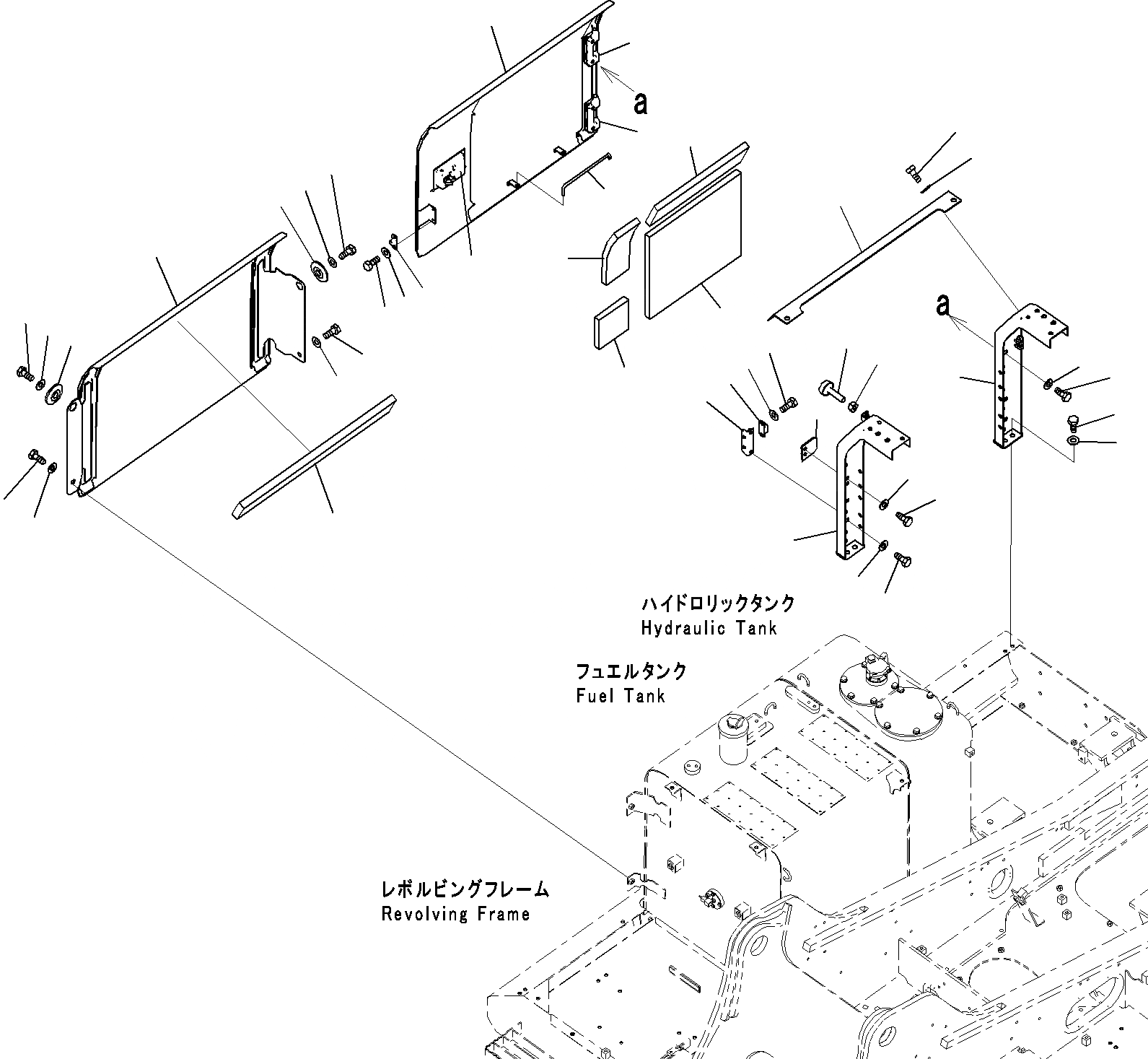

Схема запчастей Komatsu PC220LC-8 - БОКОВ. КРЫШКА, RHS ЧАСТИ КОРПУСАS И КРЫШКИ
1
2
3
5
4
6
7
7
8
10
9
11
13
12
14
16
15
17
19
18
20
22
21
23
24
25
26
27
28
29
31
30
32
33
34
34
35
35
35
35
36
36
36
36

Артикул

Название

Примечание

Количество

1

20Y-54-71411

Frame

2

20Y-54-71421

Frame

3

20Y-54-71431

Frame

4

01010-81225

Bolt

5

01643-31232

Washer

6

206-54-21710

Cover

7

20Y-54-63414

Hinge, Welded

8

198-54-41982

Lock, Welded

9

01010-81225

Bolt

10

01643-31232

Washer

11

20Y-54-61470

Plate

12

01010-81225

Bolt

13

01643-31232

Washer

14

205-54-53550

Dovetail

15

01010-80612

Bolt

16

01643-30623

Washer

17

20Y-54-28170

Bracket

18

01010-81225

Bolt

19

01643-31232

Washer

20

205-54-51970

Dovetail

21

01010-80616

Bolt

22

01643-30623

Washer

23

20Y-54-11611

Stopper

24

01580-11008

Nut

25

20Y-54-71440

Sheet

26

20Y-54-29232

Bar

27

20Y-54-72690

Sheet

28

20Y-54-72720

Sheet

29

20Y-54-72710

Sheet

30

01010-81230

Bolt

31

01643-31232

Washer

|32

20Y-54-71152

Cover

32

Cover

33

20Y-54-61391

Sheet

34

208-54-57180

Collar

35

01010-81230

Bolt

36

01643-31232

Washer

Выбрано товаров: 37
