Запчасти Komatsu PC220-8M0 СТРЕЛА (-НАВЕСН. ОБОРУД) (ДОПОЛН. ГИДРОЛИНИЯ) T [РАБОЧЕЕ ОБОРУДОВАНИЕ]

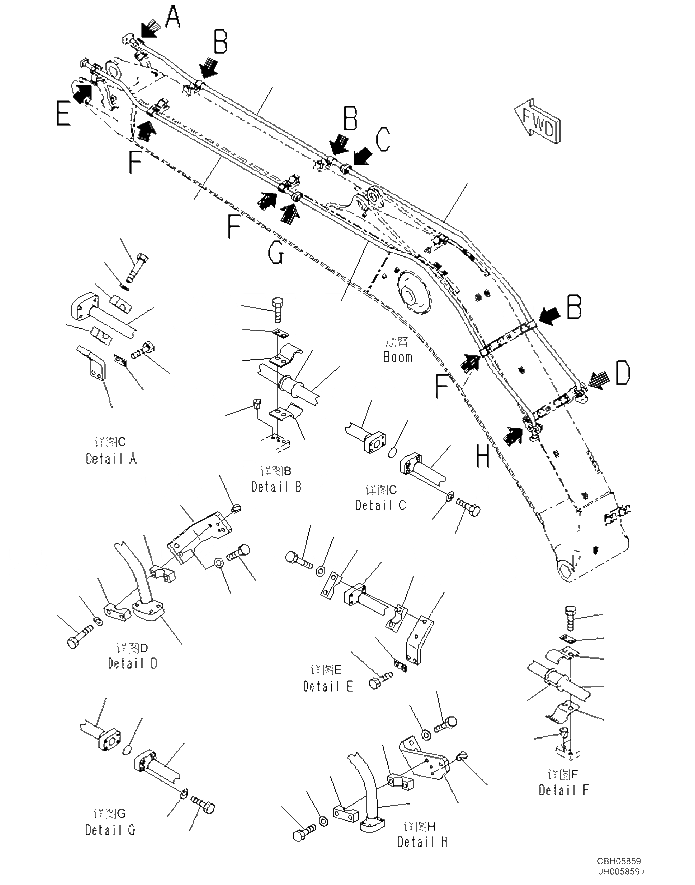

![Схема запчастей Komatsu PC220-8M0 - СТРЕЛА (-НАВЕСН. ОБОРУД) (ДОПОЛН. ГИДРОЛИНИЯ) T [РАБОЧЕЕ ОБОРУДОВАНИЕ]](https://partsell.ru/storage/images/komatsu/KC_EB020/t00283a.png)
14
2
1
16
17
13
23
24
22
22
14
20
21
19
25
25
15
18
14
14
3
2
15
5
4
23
24
22
13
22
19
17
18
15
13
15
16
25
8
9
21
20
8
6
10
9
10
12
11
2
13
3
1
5
4
11
12
10
10
1
7
25
№
Артикул
Название
Примечание
Количество
1
206-62-31941
TUBE
2
206-62-31931
TUBE
3
07000-13035
O-RING
4
07372-21040
BOLT
5
01643-51032
WASHER
6
2A5-62-13310
BRACKET
7
2A5-62-13321
BRACKET
8
01010-81240
BOLT
9
01643-31232
WASHER
10
20Y-62-52671
CLAMP
11
01010-81275
BOLT
12
01643-31232
WASHER
13
2A5-62-13261
TUBE
14
2A5-62-13251
TUBE
15
20Y-62-52680
CLAMP
16
205-62-73431
SEAT
17
01010-81230
BOLT
18
20Y-62-13450
PLATE
19
206-62-73592
BRACKET
20
01010-81235
BOLT
21
20Y-62-13450
PLATE
22
20Y-62-52671
CLAMP
23
01010-81275
BOLT
24
01643-31232
WASHER
25
07049-01012
PLUG
Выбрано товаров: 25
