ЦИЛИНДР РУКОЯТИ

Запчасти Komatsu PC220-7 ЦИЛИНДР РУКОЯТИ ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ]

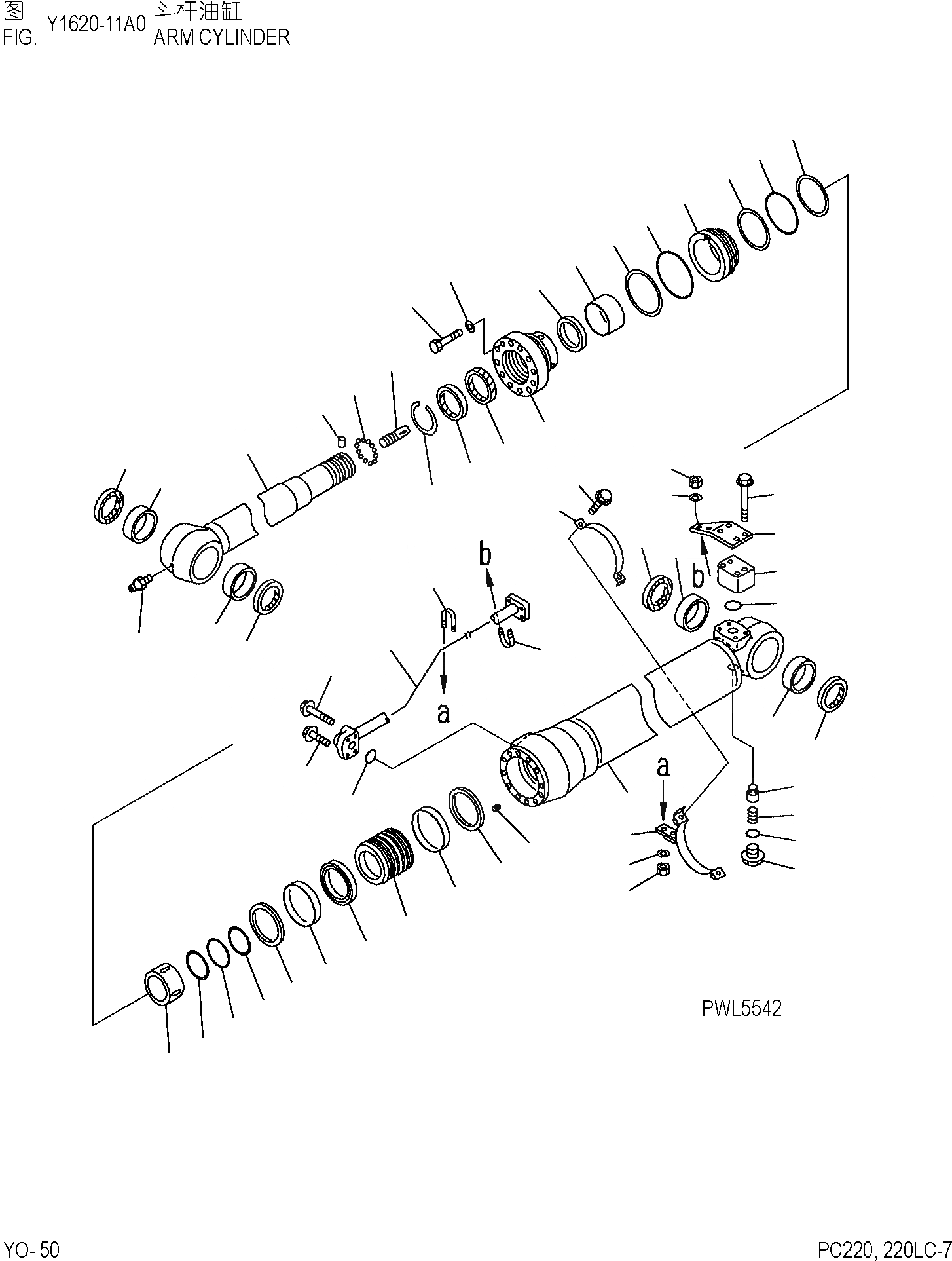

Схема запчастей Komatsu PC220-7 - ЦИЛИНДР РУКОЯТИ ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ]
26
27
26
25
10
11
8
12
14
13
23
28
29
4
2
3
24
2
3
32
30
41
38
39
5
9
7
6
42
43
3
2
35
40
31
36
41
33
34
19
21
20
21
18
17
16
15
17
18
22
37
43
42
1
29A
29B
29D
29C
2
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

G-1

707-01-XX091

ARM CYLINDER GROUP, (FINAL COATING)

|$3

CYLINDER ASS'Y

1

707-13-14550

CYLINDER

2

BUSHING

3

07145-00080

SEAL, DUST (KIT)

4

707-58-10680

ROD, PISTON

5

707-27-14930

HEAD, CYLINDER

6

07179-13114

RING, SNAP

7

176-63-56170

SEAL, DUST (KIT)

8

707-52-90780

BUSHING

9

707-51-10030

PACKING, ROD (KIT)

10

07000-15130

O-RING (KIT)

11

707-35-91420

RING, BACK-UP (KIT)

12

707-51-10640

RING, BUFFER (KIT)

13

01010-81875

BOLT

14

707-41-11840

WASHER

15

707-36-14650

PISTON

16

707-44-14180

RING, PISTON (KIT)

17

707-39-14110

RING, WEAR (KIT)

18

707-44-14910

RING

19

707-71-61080

PLUNGER

20

07000-15090

O-RING (KIT)

21

07001-05090

RING, BACK-UP (KIT)

22

01310-01216

SCREW

23

707-71-70270

PLUNGER

24

07020-00000

FITTING, GREASE

25

707-71-32780

COLLAR

26

707-35-91420

RING, BACK-UP (KIT)

27

07000-15130

O-RING (KIT)

28

04260-00635

BALL

29

707-71-91270

CAP

29A

707-83-13010

VALVE

29B

07750-01628

SPRING

29C

707-87-14070

PLUG

29D

07002-12034

O-RING (KIT)

30

707-86-66340

TUBE

31

20D-62-17860

ELBOW

32

01435-01055

BOLT

33

01435-01040

BOLT

34

07000-13030

O-RING

35

01435-01075

BOLT

36

07000-13035

O-RING (KIT)

37

707-88-22630

BRACKET

38

707-88-21321

BAND

39

01435-01030

BOLT

40

707-88-11560

PLATE

41

07283-22738

CLIP

42

01599-01011

NUT

43

01643-31032

WASHER

|$52

707-99-58070

SERVICE KIT
