ОСНОВН. КЛАПАН (КОРПУС КЛАПАНА) (АКТУАТОР) (ТРУБЫ LESS) (ОПЦИОНН.)

Запчасти Komatsu PC220-7 ОСНОВН. КЛАПАН (КОРПУС КЛАПАНА) (АКТУАТОР) (ТРУБЫ LESS) (ОПЦИОНН.) ГИДРАВЛИКА]

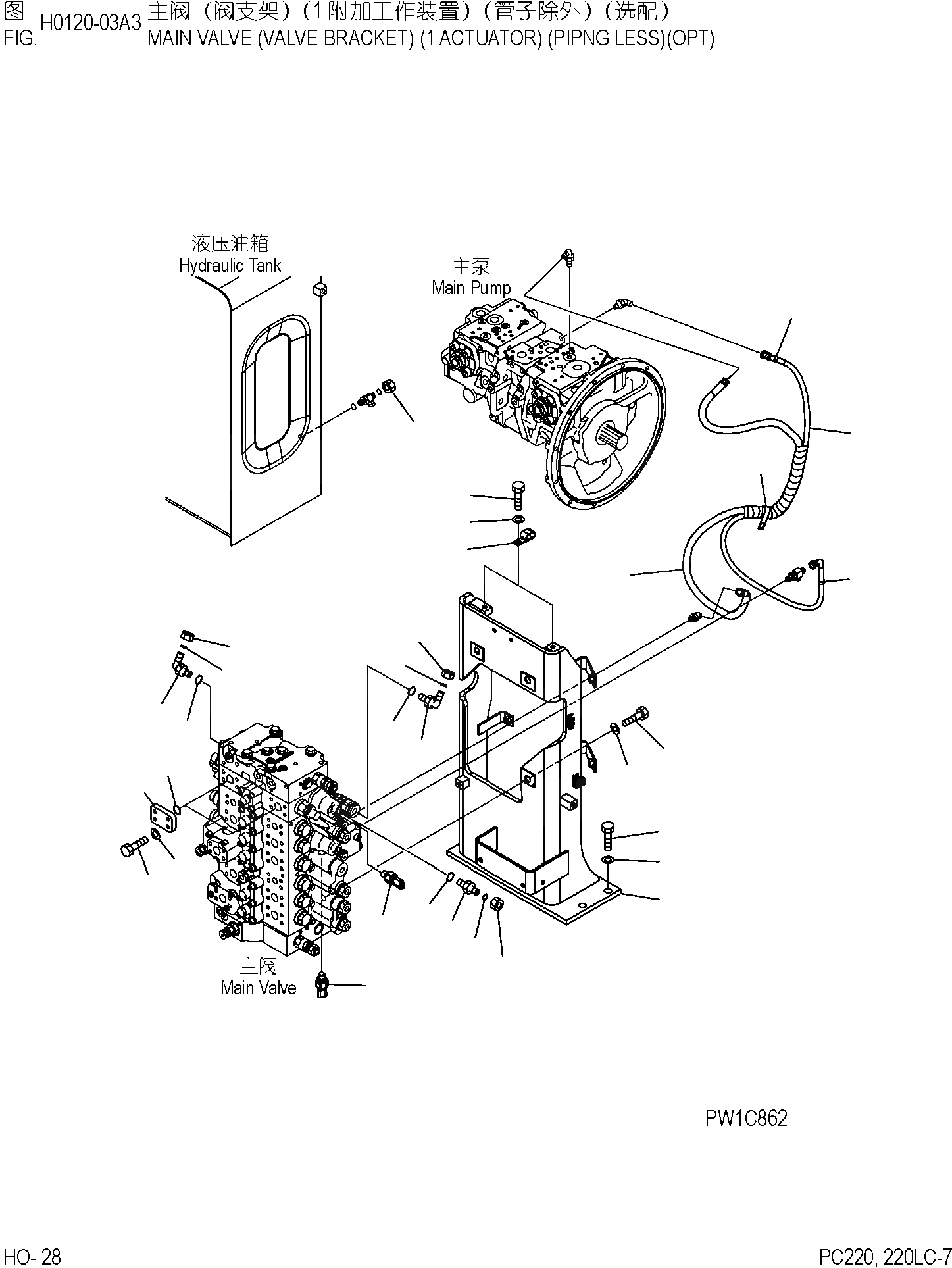

Схема запчастей Komatsu PC220-7 - ОСНОВН. КЛАПАН (КОРПУС КЛАПАНА) (АКТУАТОР) (ТРУБЫ LESS) (ОПЦИОНН.) ГИДРАВЛИКА]
8
6
9
7
8
4
5
2
3
1
10
10
11
12
13
27
14
16
15
27
20
22
21
27
17
18
19
23
24
25
26
27
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

20Y-62-41112

BRACKET

2

01010-81640

BOLT

3

01643-31645

WASHER

4

01010-81645

BOLT

5

01643-31645

WASHER

6

02761-00217

HOSE

7

02777-00218

HOSE

8

20Y-62-22810

BAND, YELLOW

9

04435-51612

CLIP

10

7861-93-1650

SENSOR

11

11Y-62-12130

NIPPLE

12

02896-11008

O-RING

13

07002-01423

O-RING

14

11Y-62-12160

ELBOW

15

02896-11008

O-RING

16

07002-01423

O-RING

17

11Y-62-12160

ELBOW

18

02896-11008

O-RING

19

07002-01423

O-RING

20

04435-51512

CLIP

21

01010-81225

BOLT

22

01643-31232

WASHER

23

207-62-56190

FLANGE

24

21T-09-11470

O-RING

25

07372-21040

BOLT

26

01643-51032

WASHER

27

02789-00210

NUT

Выбрано товаров: 27
