РУКОЯТЬ(.M)

Запчасти Komatsu PC220-6 РУКОЯТЬ(.M) T [РАБОЧЕЕ ОБОРУДОВАНИЕ]

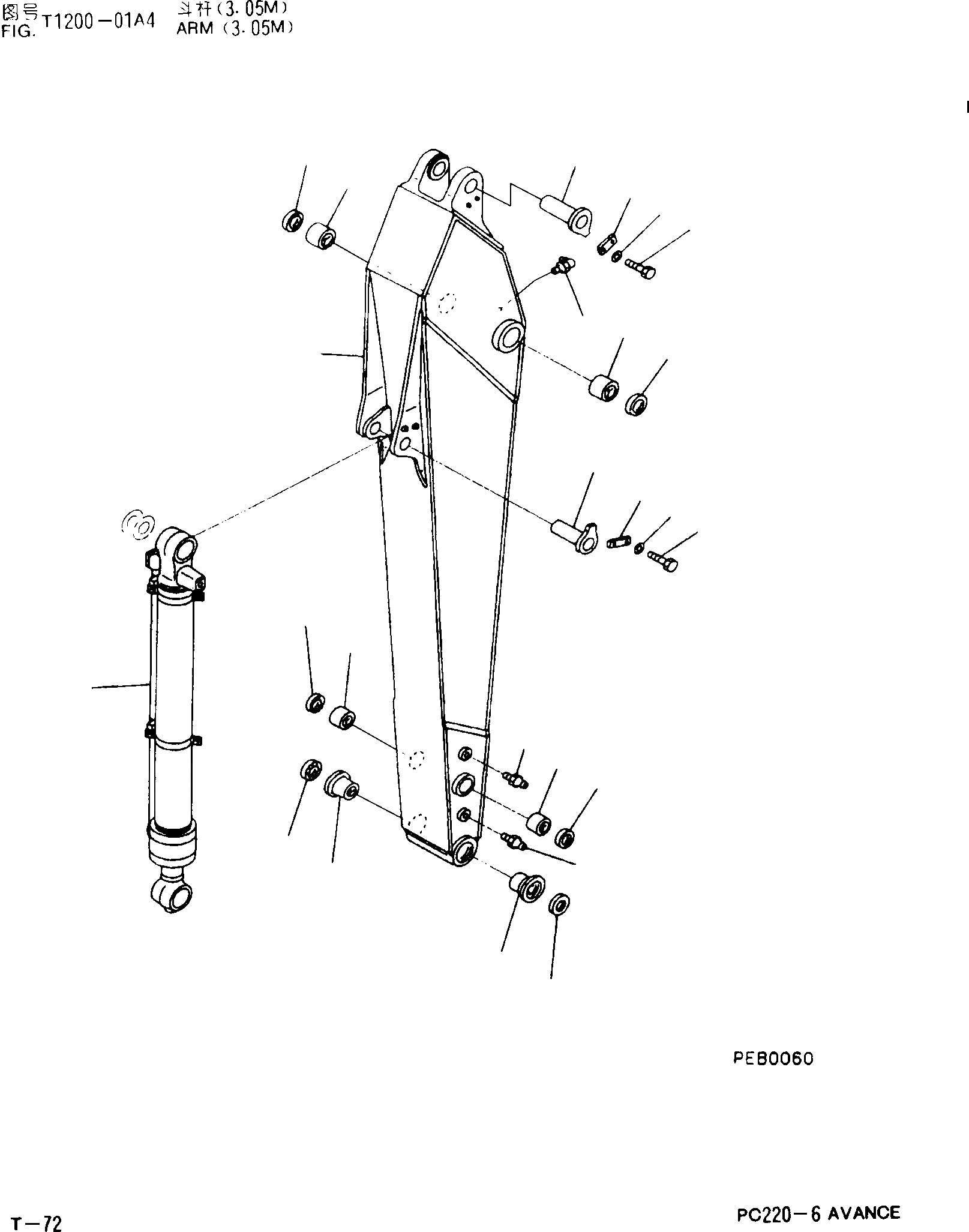

Схема запчастей Komatsu PC220-6 - РУКОЯТЬ(.M) T [РАБОЧЕЕ ОБОРУДОВАНИЕ]
7
2
1
5
2
7
10
11
13
12
14
15
17
16
8
3
18
6
3
8
9
4
4
9
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$1

206-70-00251

ARMASS'Y

1

206-70-D1401

ARM

2

205-70-72180

BUSHING

3

21K-70-12161

BUSHING

4

205-70-72130

BUSHING

5

07020-00900

FITTING

6

07020-00000

FITTING

7

07145-00090

SEAL

8

20Y-70-23230

SEAL

9

205-70-62150

SEAL

10

206-70-51170

PIN

11

205-70-66580

PLATE

12

01010-51230

BOLT

13

01643-31232

WASHER

14

205-70-71320

PIN

15

205-70-66580

PLATE

16

01010-51230

BOLT

17

01643-31232

WASHER

18

206-63-X4230

BUCKET CYLINDERG,.(SEEFIG.Y1620-41A0C)
