СТРЕЛА(LUBRCATING ЛИНИЯ И ЭЛЕКТРОПРОВОДКА ОСВЕЩЕНИЯ)

Запчасти Komatsu PC220-6 СТРЕЛА(LUBRCATING ЛИНИЯ И ЭЛЕКТРОПРОВОДКА ОСВЕЩЕНИЯ) T [РАБОЧЕЕ ОБОРУДОВАНИЕ]

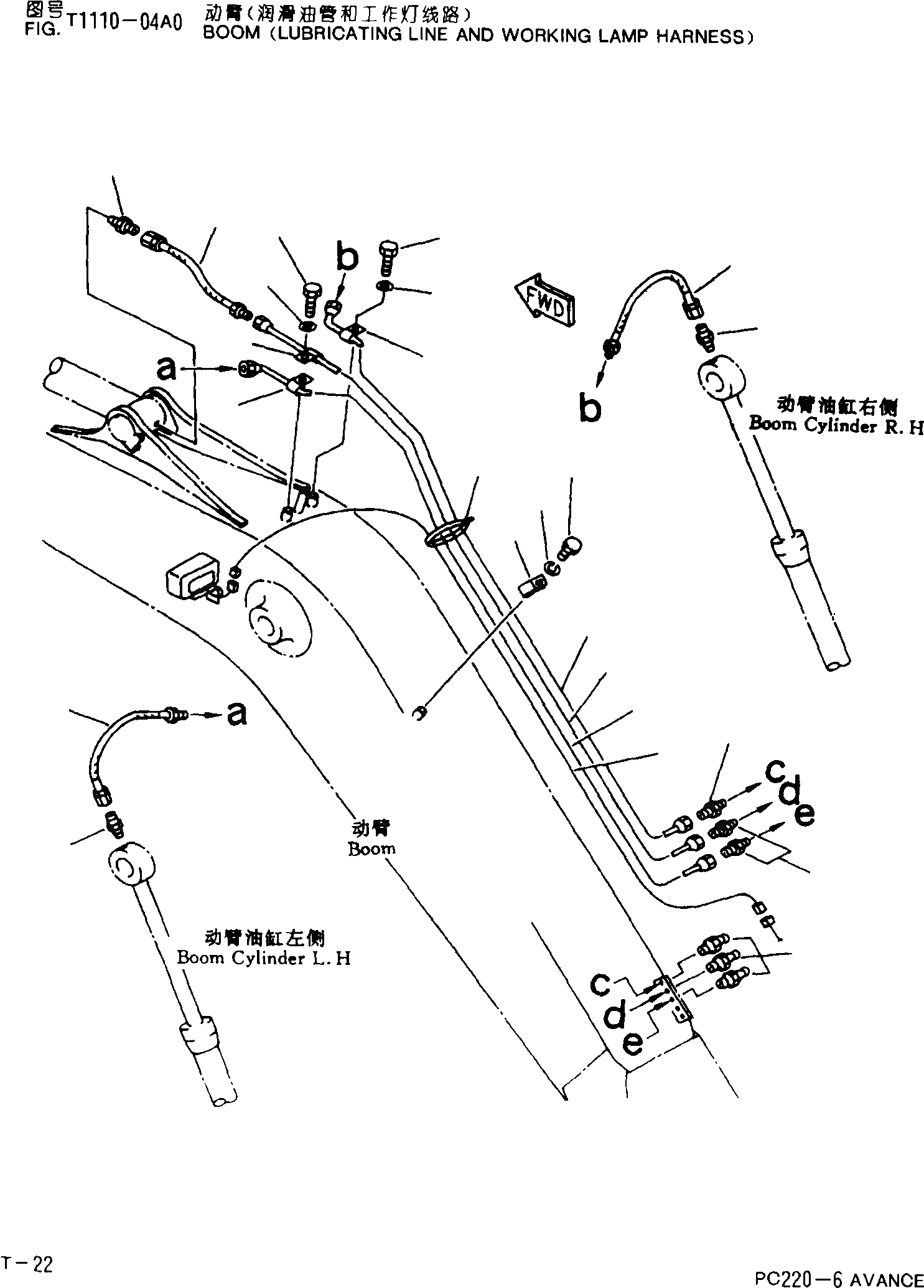

Схема запчастей Komatsu PC220-6 - СТРЕЛА(LUBRCATING ЛИНИЯ И ЭЛЕКТРОПРОВОДКА ОСВЕЩЕНИЯ) T [РАБОЧЕЕ ОБОРУДОВАНИЕ]
13
12
7
8
6
6
6
8
7
14
13
16
9
11
10
5
4
3
15
2
14
13
1
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

07020-0000

FITTING

2

20Y-70-11540

CONNECTOR

3

206-70-61271

TUBE

4

206-70-61281

TUBE

5

206-70-61291

TUBE

6

08036-00814

CLIP

7

01010-51220

BOLT

8

01643-31232

WASHER

9

04434-51712

CLIP

10

01010-51220

BOLT

11

01643-31232

WASHER

12

20Y-70-11520

HOSE

13

205-70-51390

NIPPLE

14

20Y-70-11520

HOSE

15

20Y-06-21310

WIRE

16

08034-20414

BAND

Выбрано товаров: 16
