/ / / / / / СТРЕЛА(РУКОЯТЬ CYLINGDER ЛИНИЯ И ЦИЛИНДР КОВША)

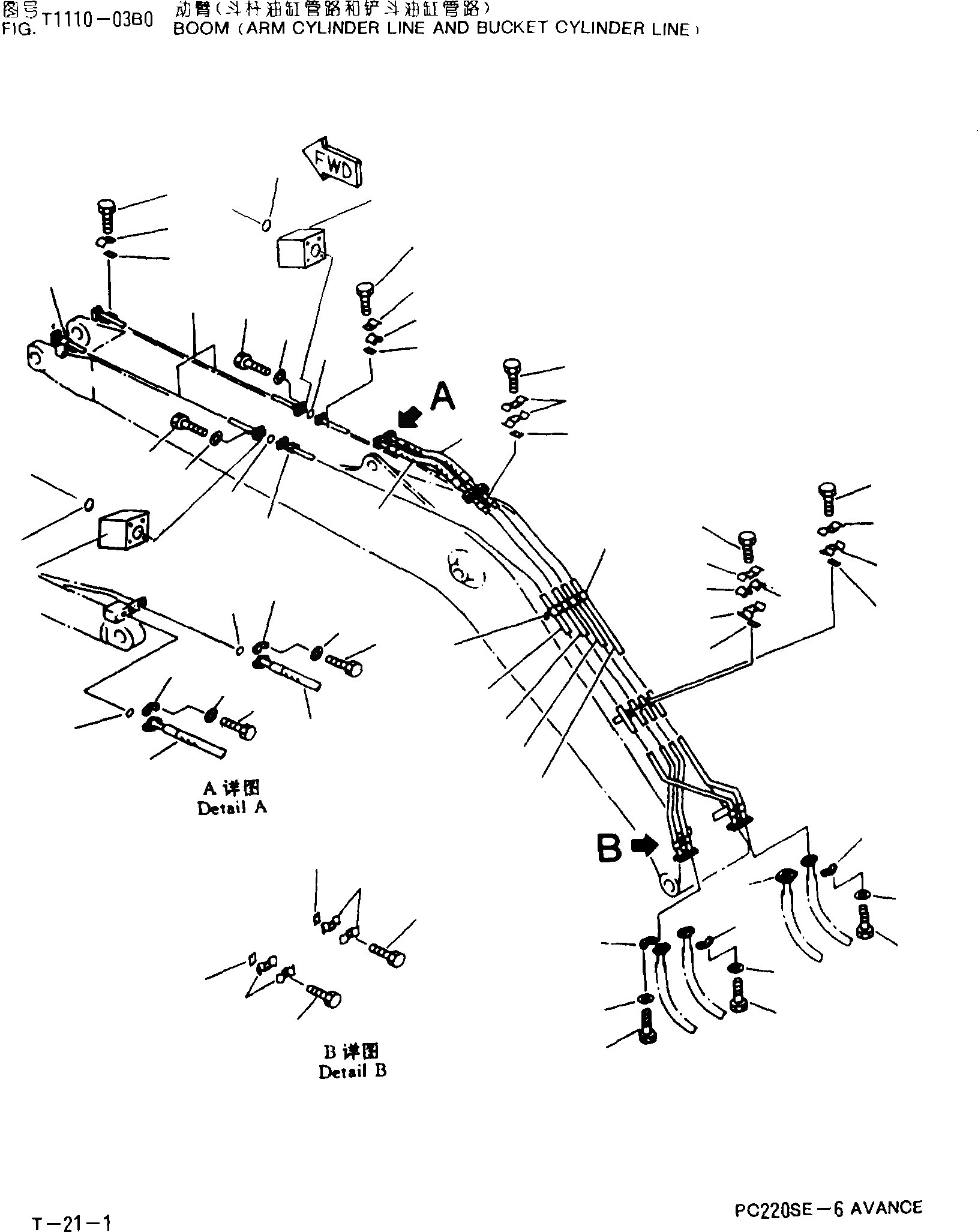

Запчасти Komatsu PC220-6 СТРЕЛА(РУКОЯТЬ CYLINGDER ЛИНИЯ И ЦИЛИНДР КОВША) T [РАБОЧЕЕ ОБОРУДОВАНИЕ]
![Схема запчастей Komatsu PC220-6 - СТРЕЛА(РУКОЯТЬ CYLINGDER ЛИНИЯ И ЦИЛИНДР КОВША) T [РАБОЧЕЕ ОБОРУДОВАНИЕ]](https://partsell.ru/storage/images/komatsu/pc2206cn/t0008a.png)
43
42
39
40
41
14
9
13
15
20
39
35
37
36
38
41
38
42
35
34
36
37
35
43
35
16
17
19
18
10
25
5
1
16
23
24
22
21
13
10
11
10
33
31
12
13
31
31
14
20
13
9
14
32
30
33
6
8
7
27
27
2
4
3
29
28
26
1
206-62-64221
TUBE
2
07371-30640
FLANGE
3
07372-21035
BOLT
4
01643-51032
WASHER
5
206-62-64211
TUBE
6
07371-31049
FLANGE
7
07372-21035
BOLT
8
01643-51032
WASHER
9
20Y-62-13690
CLAMP
10
20Y-62-13740
CLAMP
11
20Y-62-13760
SEAT
12
205-62-73430
SEAT
13
20Y-62-13450
PLATE
14
01010-51230
BOLT
15
20Y-62-13570
HOSE,750MM
16
07000-13025
O-RING
17
07371-30640
FLANGE
18
07372-21035
BOLT
19
06143-51032
WASHER
20
20Y-62-13560
HOSE
21
07000-13032
O-RING
22
07371-31049
FLANGE
23
07372-21035
BOLT
24
01643-51032
WASHER
25
206-62-64232
TUBE
26
206-62-64242
TUBE
27
07371-30640
FLANGE
28
07372-21035
BOLT
29
01643-51032
WASHER
30
20Y-62-13710
CLAMP
31
20Y-62-13230
CLAMP
32
20Y-62-13450
PLATE
33
01010-51230
BOLT
34
20Y-62-13580
TUBE
35
07000-13030
O-RING
36
07372-21035
BOLT
37
01643-51032
WASHER
38
20Y-62-13650
CLAMP
39
20Y-62-13220
CLAMP
40
20Y-62-13760
SEAT
41
20Y-62-13450
PLATE
42
01010-51230
BOLT
43
20Y-62-D1440
FLANGE
