Запчасти Komatsu PC220-6 ЛЕВ. ДВЕРЬ (С ОТВЕРСТИЯМИ)(С F.O.P.S.)(ОПЦИОНН.) ЧАСТИ КОРПУСА]

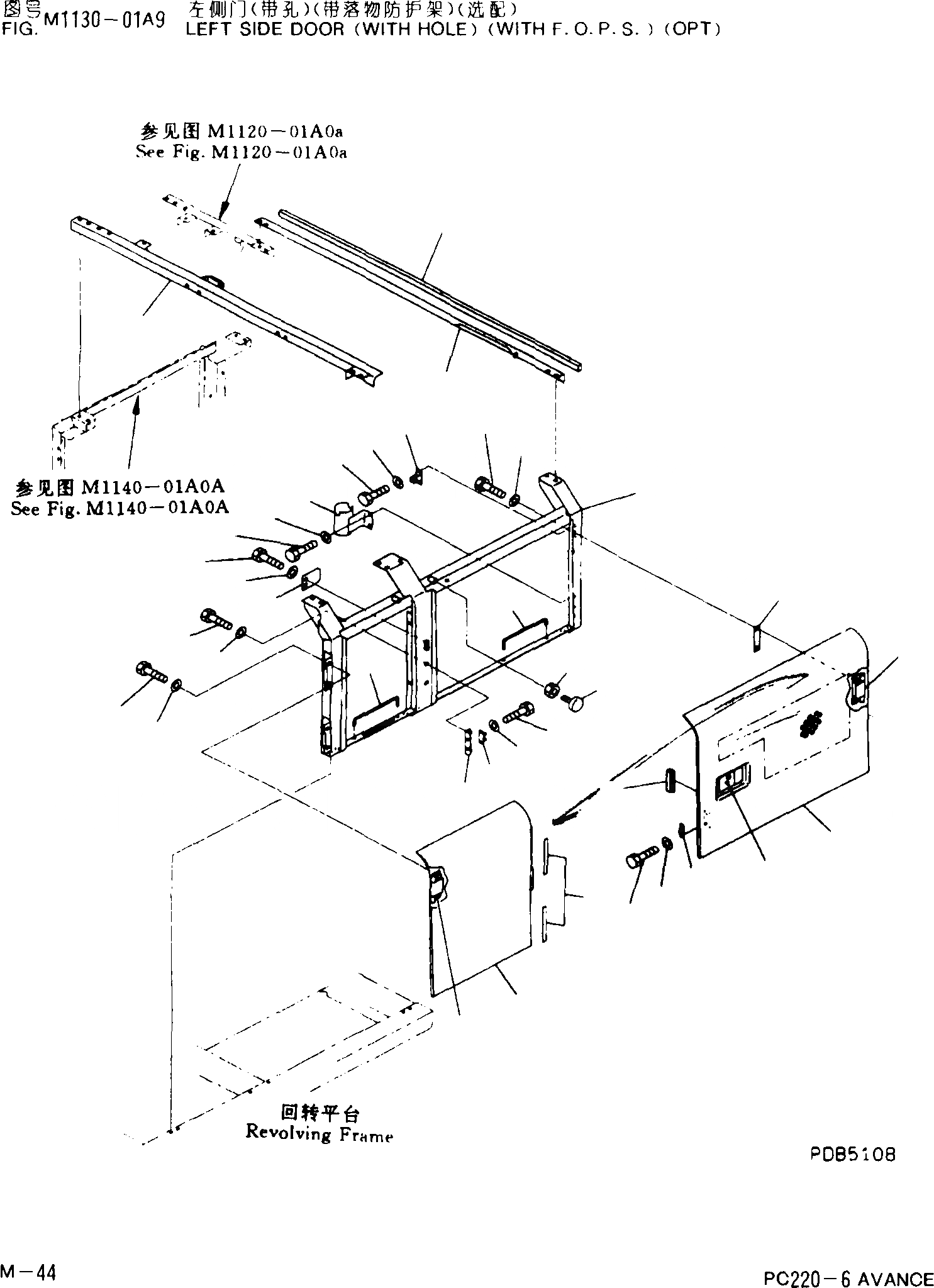

Схема запчастей Komatsu PC220-6 - ЛЕВ. ДВЕРЬ (С ОТВЕРСТИЯМИ)(С F.O.P.S.)(ОПЦИОНН.) ЧАСТИ КОРПУСА]
37
38
36
13
14
16
15
7
34
35
27
31
33
32
28
30
29
24
25
23
18
19
5
4
26
22
21
20
17
3
9
12
11
10
8
6
1
2

Артикул

Название

Примечание

Количество

1

20Y-54-28114

COVER

2

20Y-54-28161

HINGE(WELDED)

3

20Y-54-28281

SHEET

4

01010-81225

BOLT

5

01643-31232

WASHER

6

20Y-54-25932

COVER

7

20Y-54-28161

HINGE(WELDED)

8

198-54-41982

LOCKASS'Y

9

20Y-54-28191

SHEET

10

205-54-53550

DOVETAIL

11

01010-80612

BOLT

12

01643-30623

WASHER

13

01010-81235

BOLT

14

01643-31232

WASHER

15

20Y-54-28290

PLATE

16

20Y-54-26810

FRAME

17

20Y-54-28170

BRACKET

18

01010-81230

BOLT

19

01643-31232

WASHER

20

205-54-51970

DOVETAIL

21

01010-80616

BOLT

22

01643-30623

WASHER

23

20Y-54-28182

PLATE

24

01010-81230

BOLT

25

01643-31232

WASHER

26

20Y-54-29232

BAR

27

20Y-54-29232

BAR

28

20Y-54-27641

BRACKET

29

01010-81225

BOLT

30

01643-31232

WASHER

31

20Y-54-12920

CLAMP

32

01010-81020

BOLT

33

01643-31032

WASHER

34

20Y-54-11611

STOPPER

35

01580-11008

NUT

36

20Y-54-25351

FRAME

37

20Y-54-29271

SHEET

38

20Y-54-25361

FRAME

Выбрано товаров: 38
