Запчасти Komatsu PC220-6 ОСНОВН. КОНСТРУКЦИЯ(РЫЧАН УПРАВЛ-Я ХОДОМ)(С ДОПОЛН. ГИДРОЛИНИЕЙ)( АКТУАТОР)(ОПЦИОНН.) K [КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ]

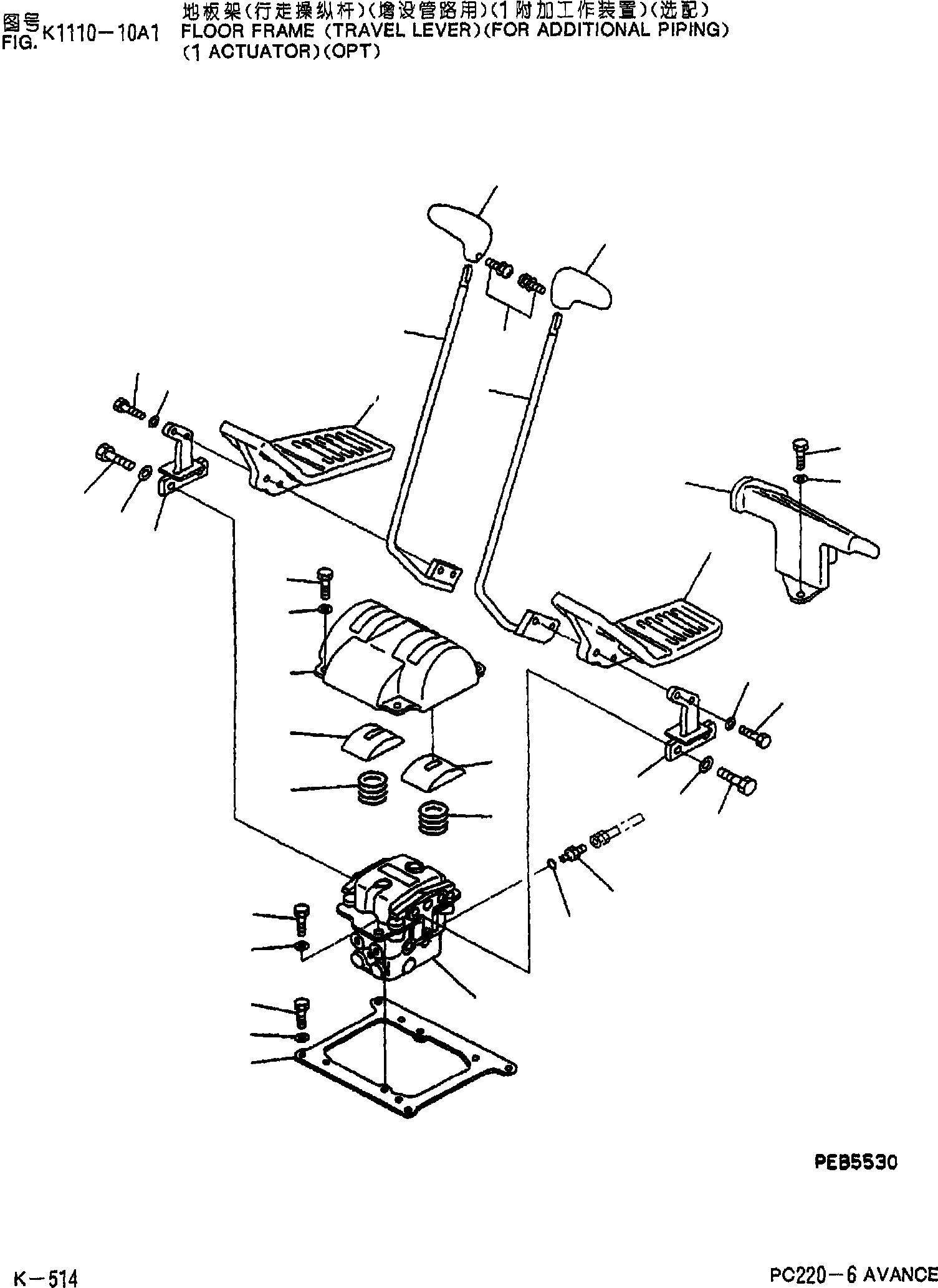

Схема запчастей Komatsu PC220-6 - ОСНОВН. КОНСТРУКЦИЯ(РЫЧАН УПРАВЛ-Я ХОДОМ)(С ДОПОЛН. ГИДРОЛИНИЕЙ)( АКТУАТОР)(ОПЦИОНН.) K [КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ]
24
25
21
16
15
19
18
17
28
20
30
29
23
22
2
3
1
4
5
4
5
6
8
7
1
3
2
11
12
10
9
27
26
14
13

Артикул

Название

Примечание

Количество

1

22U-43-21150

LEVER

2

01010-81030

BOLT

3

01643-31032

WASHER

4

203-43-51620

SPRING

5

20Y-43-21140

COVER

6

20Y-43-21151

COVER

7

01010-D1025

BOLT

8

01643-71032

WASHER

9

20Y-43-21161

PLATE

10

702-16-01542

PILOTVALVE

11

07230-20210

UNION

12

07002-01423

O-RING

13

01010-81025

BOLT

14

01643-31032

WASHER

15

22U-43-21130

LEVERL.H

16

22U-43-21140

LEVERR.H

17

20Y-43-21231

KNOBL.H

18

20Y-43-21241

KNOBR.H

19

01023-20416

SCREW

20

20Y-43-21180

PEDALL.H

21

20Y-43-21190

PEDALR.H

22

01010-D1045

BOLT

23

01643-71032

WASHER

24

01010-D1045

BOLT

25

01643-71032

WASHER

26

01010-D1025

BOLT

27

01643-71032

WASHER

28

20Y-54-36521

BRACKETL.H

29

01010-81025

BOLT

30

01643-31032

WASHER

Выбрано товаров: 30
