ЭЛЕКТРОПРОВОДКА(АККУМУЛЯТОРН. ОТСЕК)

Запчасти Komatsu PC220-6 ЭЛЕКТРОПРОВОДКА(АККУМУЛЯТОРН. ОТСЕК) E [ЭЛЕКТР. SYSYTEM]

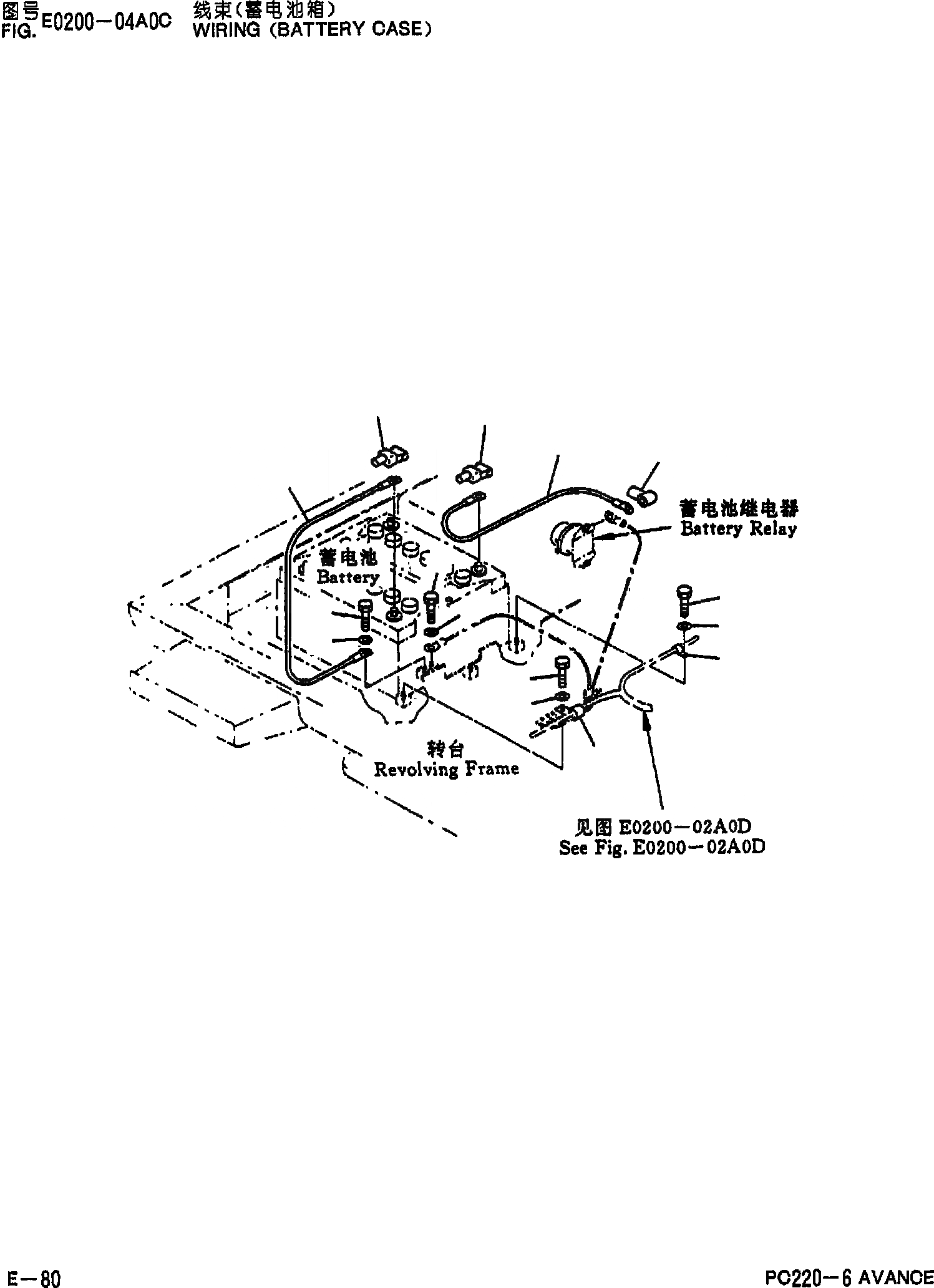

Схема запчастей Komatsu PC220-6 - ЭЛЕКТРОПРОВОДКА(АККУМУЛЯТОРН. ОТСЕК) E [ЭЛЕКТР. SYSYTEM]
1
13
3
2
4
5
6
5
6
11
12
10
7
9
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

08028-43030

CABLE

2

08028-63045

CABLE

3

08038-42511

CAP

4

08038-06031

CAP

5

01010-81025

BOLT

6

01643-31032

WASHER

7

08036-01014

CLIP

8

01010-81225

BOLT

9

01643-31232

WASHER

10

08036-01814

CLIP

11

01010-81225

BOLT

12

01643-31232

WASHER

13

08038-22511

CAP
