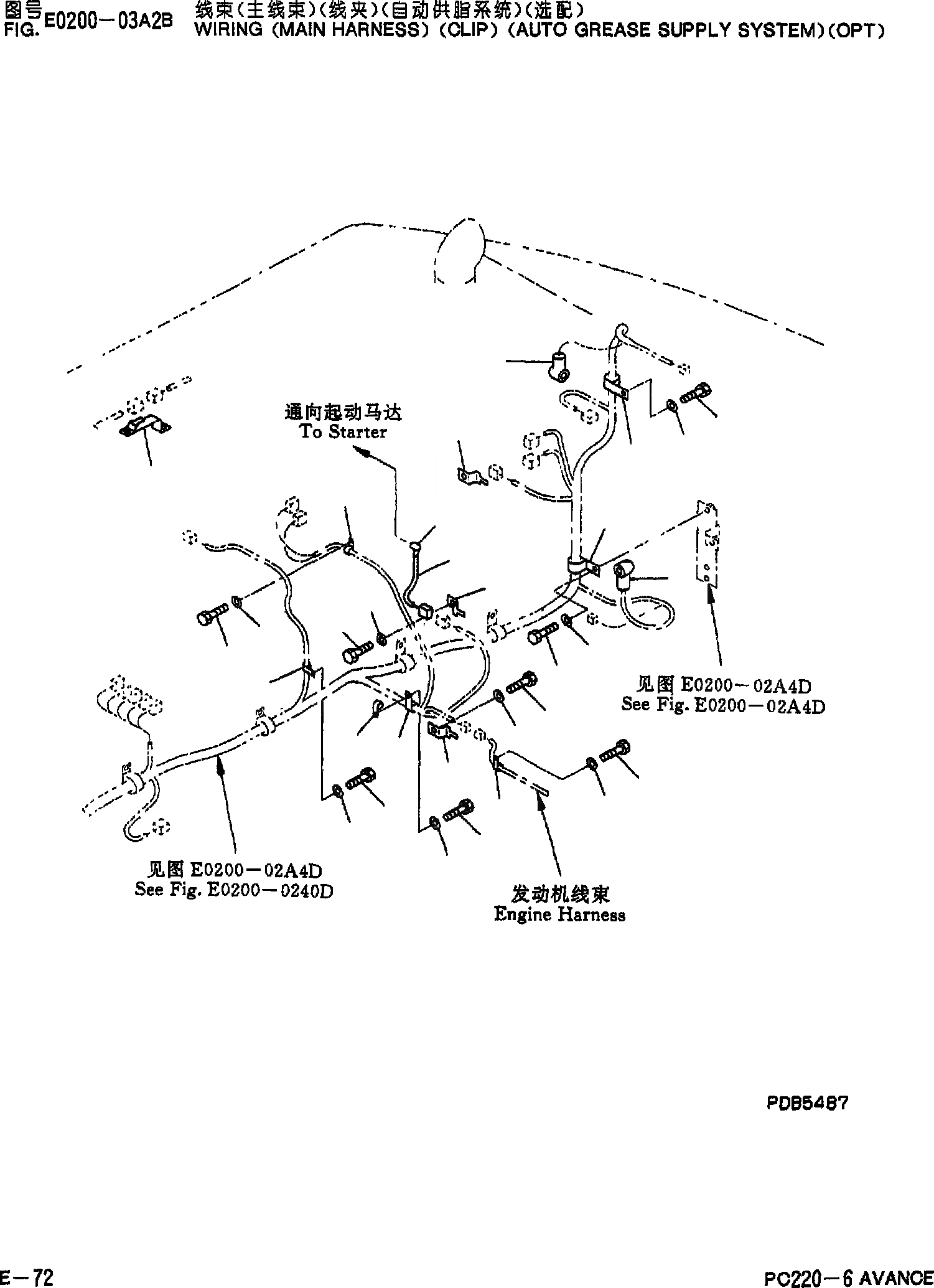

Запчасти Komatsu PC220-6 ЭЛЕКТРОПРОВОДКА(ОСНОВН. Э/ПРОВОДКА)(КРЕПЛЕНИЕ)(АВТОМАТИЧ. СМАЗ. SUPPIY СИСТЕМА)(ОПЦИОНН.) E [ЭЛЕКТР. SYSYTEM]
![Схема запчастей Komatsu PC220-6 - ЭЛЕКТРОПРОВОДКА(ОСНОВН. Э/ПРОВОДКА)(КРЕПЛЕНИЕ)(АВТОМАТИЧ. СМАЗ. SUPPIY СИСТЕМА)(ОПЦИОНН.) E [ЭЛЕКТР. SYSYTEM]](https://partsell.ru/storage/images/komatsu/pc2206cn/e0008a.png)
30
12
13
28
29
11
26
25
27
15
10
14
9
2
17
16
5
7
6
4
3
23
24
1
22
18
20
19
1
21
8
1
08038-00519
CAP
2
08053-01512
CLIP
3
01010-81225
BOLT
4
01643-31232
WASHER
5
08036-01814
CLIP
6
01010-81225
BOLT
7
01643-31232
WASHER
8
08036-01014
CLIP
9
01010-81225
BOLT
10
01643-31232
WASHER
11
08036-01414
CLIP
12
01010-81225
BOLT
13
01643-31232
WASHER
14
08036-01814
CLIP
|$15
08036-02514
CLIP
15
08036-01414
CLIP
16
01010-81225
BOLT
17
01643-31232
WASHER
18
08036-01414
CLIP
19
01010-81230
BOLT
20
01643-31232
WASHER
21
08053-01512
CLIP
22
04434-52212
CLIP
|$24
08036-02514
CLIP
23
01010-81225
BOLT
24
01643-31232
WASHER
25
20Y-06-24860
CABLE
26
08038-00519
CAP
27
08053-01510
CLIP
28
01010-80816
BOLT
29
01643-30823
WASHER
30
20Y-06-22560
BRACKET
