Запчасти Komatsu PC210NLC-8K ОСНОВН. КОНСТРУКЦИЯ (УПРАВЛ. НАВЕСН. ОБОРУД.) ДЛЯ 1-СЕКЦИОНН. СТРЕЛЫ , -ATT & 2-СЕКЦИОНН. СТРЕЛА , ATT (№K-K9) K OPERATORґS ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ

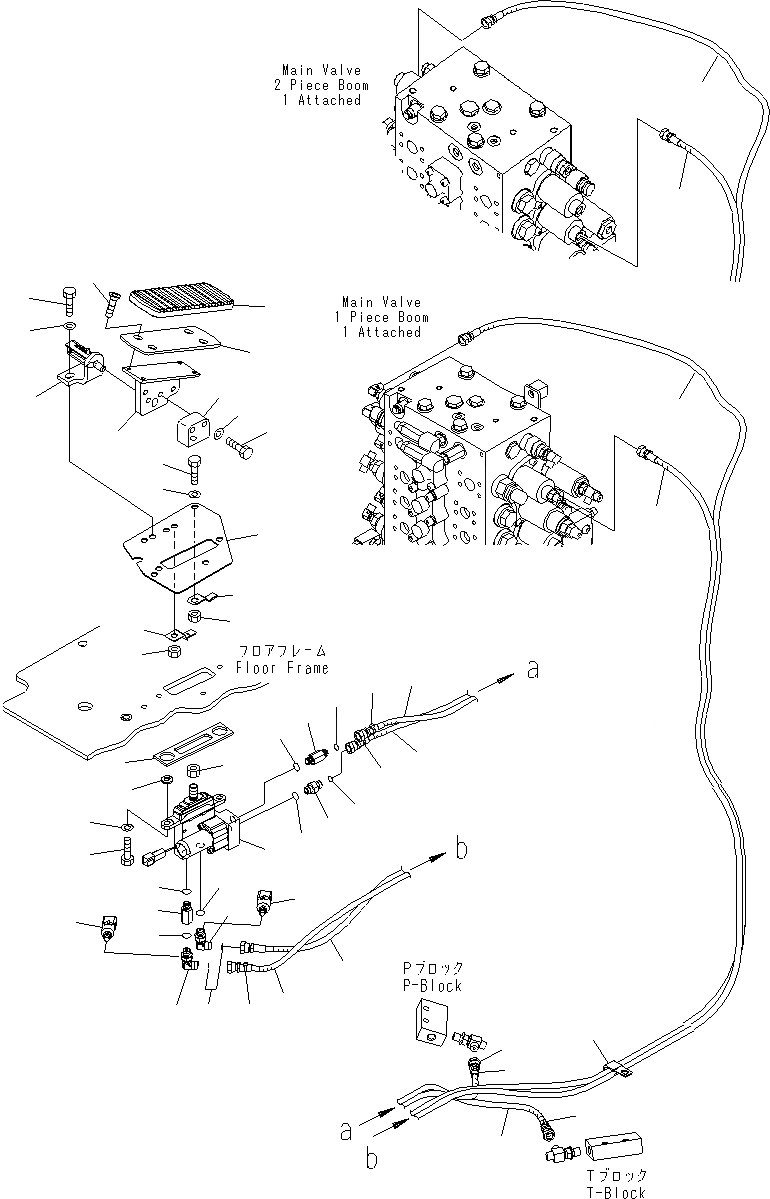

Схема запчастей Komatsu PC210NLC-8K - ОСНОВН. КОНСТРУКЦИЯ (УПРАВЛ. НАВЕСН. ОБОРУД.) ДЛЯ 1-СЕКЦИОНН. СТРЕЛЫ , -ATT & 2-СЕКЦИОНН. СТРЕЛА , ATT (№K-K9) K OPERATORґS ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ
17
8
9
7
18
16
3
12
11
10
14
15
13
39
31
30
31
30
35
36
29
33
32
31
30
34
22
21
23
19
20
23
21
38
1
28
26
27
35
32
29
33
25
24
28
37
6
2
5
4
41
40
41
38

Артикул

Название

Примечание

Количество

1

702-16-04290

PILOT VALVE

2

22U-54-25660

SEAL

3

20Y-43-41760

SEAT

4

01010-81025

BOLT

5

01643-31032

WASHER

6

01643-31032

WASHER

7

20Y-62-25360

BRACKET

8

01010-D1035

BOLT

9

01643-71032

WASHER

10

207-43-81250

PEDAL

11

01010-D1045

BOLT

12

01643-71032

WASHER

13

22U-54-25541

PLATE

14

01010-81025

BOLT

15

01643-31032

WASHER

16

207-43-81220

PLATE

17

01240-00816

SCREW

18

207-43-81240

CAP

19

20T-910-8660

NIPPLE

20

07000-12011

O-RING

21

20Y-62-52160

ELBOW

22

02896-11008

O-RING

23

07000-12011

O-RING

24

20Y-62-43470

NIPPLE

25

02896-11008

O-RING

26

11Y-62-12140

NIPPLE

27

02896-11008

O-RING

28

07000-12011

O-RING

29

20Y-62-52330

HOSE

30

20Y-62-52340

HOSE

31

20Y-62-52350

HOSE

32

208-62-72480

HOSE, 1080MM

33

20Y-62-22790

BAND, RED

34

20Y-62-22810

BAND, YELLOW

35

20Y-62-22820

BAND, BLUE

36

04435-51210

CLIP

37

01583-11408

NUT

38

206-06-61130

SWITCH

39

08193-21012

CLIP

40

08053-01510

CLIP

41

01580-01008

NUT

Выбрано товаров: 41
