Запчасти Komatsu PC210LC-8K КЛАПАН ПЕРЕГРУЗКИ СТРЕЛЫ (СТРЕЛА) (ШАССИ) H ГИДРАВЛИКА

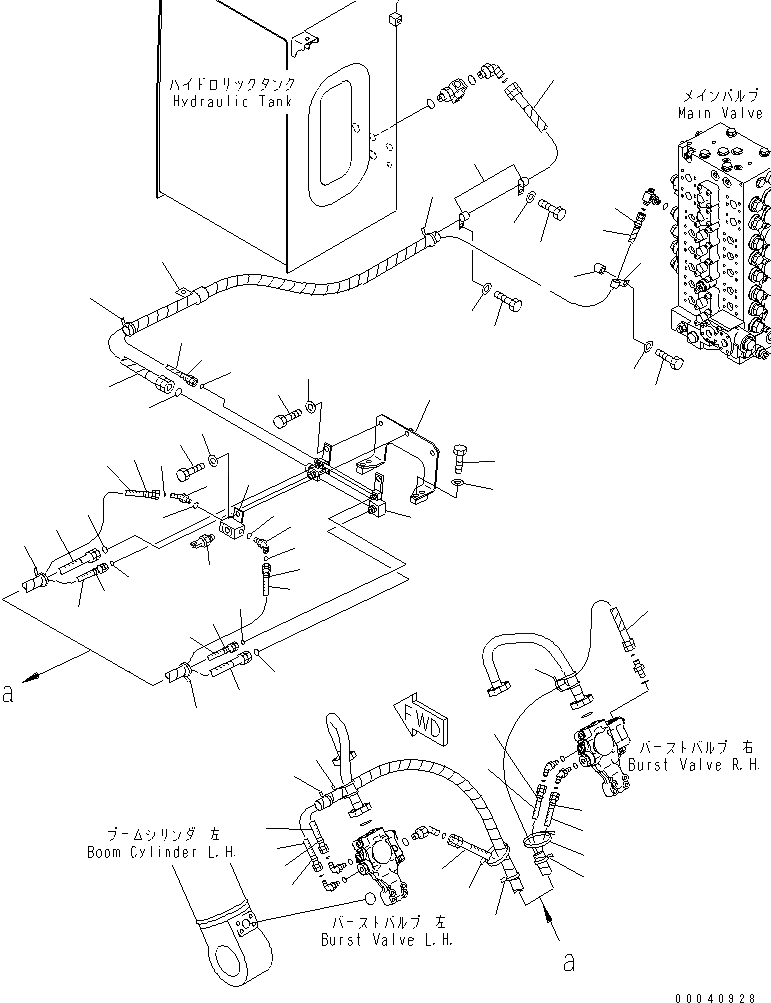

Схема запчастей Komatsu PC210LC-8K - КЛАПАН ПЕРЕГРУЗКИ СТРЕЛЫ (СТРЕЛА) (ШАССИ) H ГИДРАВЛИКА
34
36
32
35
33
17
29
30
10
5
6
24
16
25
26
28
15
20
11
23
9
7
4
9
8
10
22
19
15
21
18
16
33
39
34
38
37
43
35
32
42
41
40
45
44
15
13
14
1
2
3
12
24
27
28
26
27
21
20
19
23
22
18
31
21
25
31
29
30

Артикул

Название

Примечание

Количество

1

22U-62-27290

BRACKET

2

01010-81255

BOLT

3

20Y-62-13450

PLATE

4

22U-62-27280

BLOCK

5

01010-81230

BOLT

6

01643-31232

WASHER

7

11Y-62-12240

ELBOW

8

11Y-62-12160

ELBOW

9

07002-11423

O-RING

10

02896-11008

O-RING

11

7861-93-1812

SENSOR

|11

7861-93-1811

SENSOR

|11

7861-93-1810

SENSOR

12

20Y-62-42730

TUBE

13

01010-81230

BOLT

14

01643-31232

WASHER

15

02896-11008

O-RING

16

02896-11012

O-RING

17

02896-11015

O-RING

18

02762-00406

HOSE

19

02777-00211

HOSE

20

02760-00210

HOSE, 1000MM

21

08034-20823

BAND

22

20Y-62-22790

BAND, RED

23

20Y-62-22850

BAND, GREEN

24

02762-00410

HOSE, 1000MM

25

08034-20823

BAND

26

02760-002A6

HOSE

27

08034-20823

BAND

28

20Y-62-22850

BAND, GREEN

29

02777-002A6

HOSE

30

20Y-62-22790

BAND, RED

31

08034-20823

BAND

32

02761-00215

HOSE

33

02763-00520

HOSE

34

08034-20823

BAND

35

20Y-62-22860

BAND, BROWN

36

281-01-13180

CLIP

37

01010-81225

BOLT

38

01643-31232

WASHER

39

04434-52512

CLIP

40

01010-81225

BOLT

41

01643-31232

WASHER

42

04434-51212

CLIP

43

175-61-17240

COLLAR

44

01010-81285

BOLT

45

01643-31232

WASHER

Выбрано товаров: 47
