Запчасти Komatsu PC210LC-7K РУКОЯТЬ (.9M) (ДОПОЛН. ГИДРОЛИНИЯ) (№K8) РАБОЧЕЕ ОБОРУДОВАНИЕ

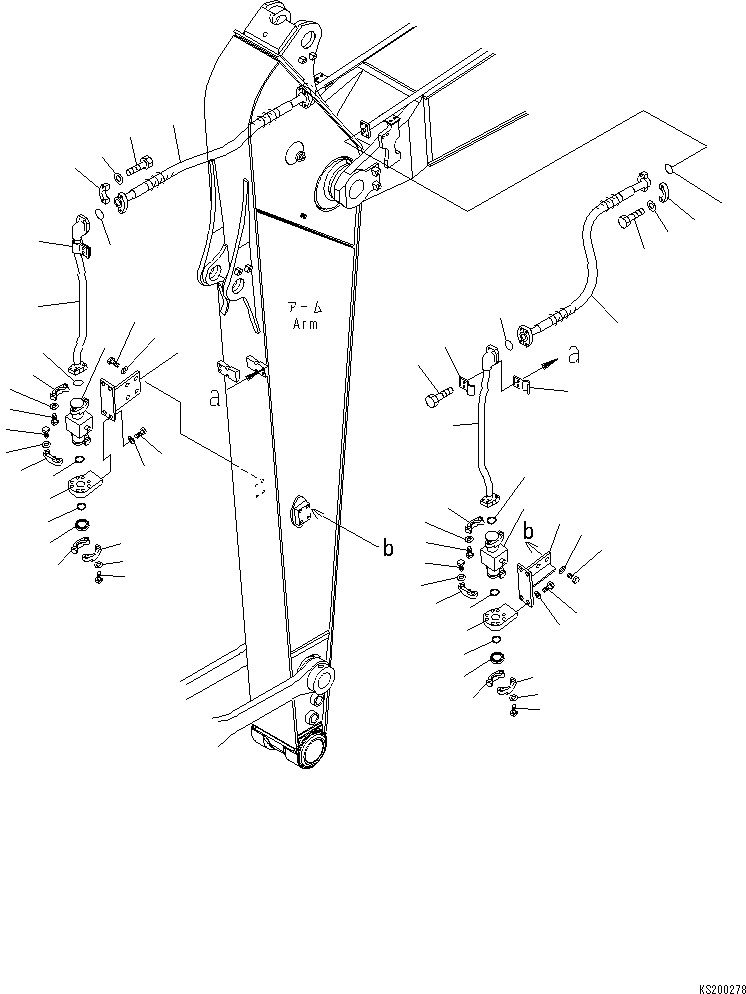

Схема запчастей Komatsu PC210LC-7K - РУКОЯТЬ (.9M) (ДОПОЛН. ГИДРОЛИНИЯ) (№K8) РАБОЧЕЕ ОБОРУДОВАНИЕ
6
9
10
8
7
31
30
16
33
35
34
23
24
22
16
12
21
20
17
17
19
18
14
13
15
27
28
11
32
31
2
4
5
3
2
1
31
29
33
35
34
23
24
22
16
12
21
20
17
18
19
17
14
13
25
26
11
15
16

Артикул

Название

Примечание

Количество

1

07097-21015

HOSE

2

21T-09-11460

O-RING

3

07371-31049

FLANGE

4

07372-21035

BOLT

5

01643-51032

WASHER

6

07097-21218

HOSE

7

07000-13038

O-RING

8

07371-51260

FLANGE

9

01010-81245

BOLT

10

01643-31232

WASHER

11

20Y-970-7321

BRACKET

12

20Y-970-7311

PLATE

13

01010-81230

BOLT

14

01643-31232

WASHER

15

20Y-970-K542

VALVE ASS'Y

16

07000-13032

O-RING

17

07371-31049

FLANGE, SPLIT

18

07372-21035

BOLT

19

01643-51032

WASHER

20

07378-11000

HEAD

21

07000-13032

O-RING

22

07371-31049

FLANGE, SPLIT

23

07372-21035

BOLT

24

01643-51032

WASHER

25

01010-81230

BOLT

26

01643-31232

WASHER

27

01010-81230

BOLT

28

01643-31232

WASHER

29

20Y-62-45861

TUBE

30

20Y-62-45871

TUBE

31

207-62-31330

CLAMP

32

01010-81230

BOLT

33

07371-31049

FLANGE, SPLIT

34

07372-21035

BOLT

35

01643-51032

WASHER

Выбрано товаров: 35
