Запчасти Komatsu PC210-8K КОНЕЧНАЯ ПЕРЕДАЧА (ВНУТР. ЧАСТИ) (МОТОР ХОДА) (STD) (LC) (/) (№K77) НИЖНЯЯ ГИДРОЛИНИЯ И ЛИНИЯ ХОДА

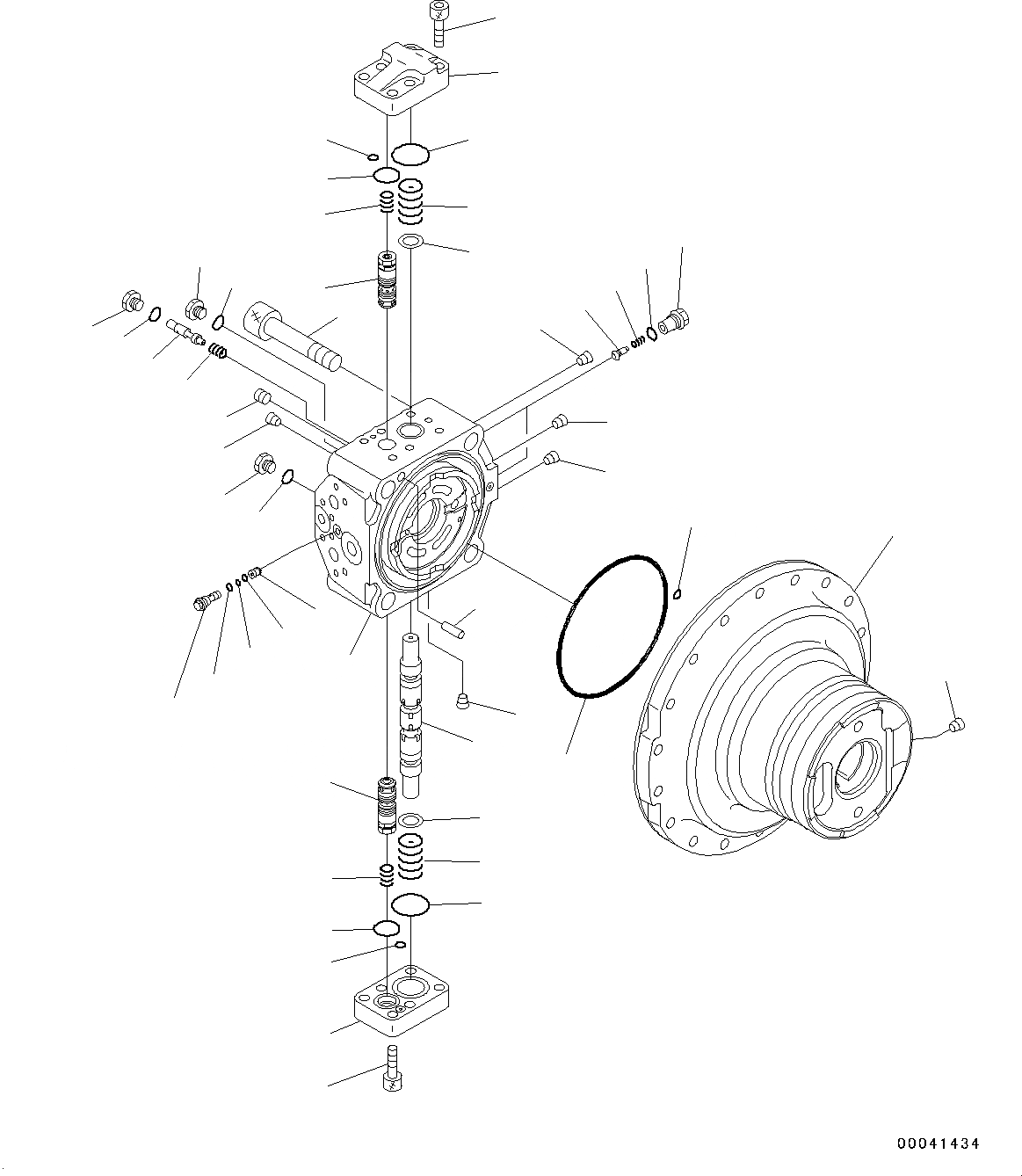

Схема запчастей Komatsu PC210-8K - КОНЕЧНАЯ ПЕРЕДАЧА (ВНУТР. ЧАСТИ) (МОТОР ХОДА) (STD) (LC) (/) (№K77)  НИЖНЯЯ ГИДРОЛИНИЯ И ЛИНИЯ ХОДА
20
16
19
17
18
15
13
23
9
24
14
10
22
12
21
33
5
9
10
7
8
6
11
6
5
9
31
1
10
32
25
27
2
28
3
29
26
5
4
30
12
14
15
13
17
18
19
16
20

Артикул

Название

Примечание

Количество

|1

20Y-27-00560

FINAL DRIVE ASSEMBLY

|1

708-8F-00250

MOTOR ASSEMBLY

|1

708-8F-04681

CASE SUB ASSEMBLY

1

CASE, MOTOR

2

PLUG

|3

708-8F-04270

COVER, SUB ASSEMBLY, END

3

COVER, END

4

SPOOL

5

PLUG

6

PLUG

7

SPOOL

8

708-8F-34220

SPRING

9

708-8H-11530

PLUG

10

07002-11423

O-RING

11

20B-27-11210

BLEEDER

12

702-73-02112

VALVE ASSEMBLY, RELIEF

13

708-8F-36611

SPRING

14

RING

15

708-8H-36121

SPRING

16

708-8F-36311

COVER

17

07000-13040

O-RING

18

700-93-11320

O RING

19

07000-11009

O-RING

20

01252-61235

BOLT

21

708-8F-34120

VALVE

22

722-10-91130

SPRING

23

708-8F-34110

PLUG

24

07002-11823

O-RING

25

708-8E-16180

VALVE

26

708-8F-31650

PLUG

27

07000-11006

O-RING

28

07001-01006

RING

29

07002-11223

O-RING

30

708-8F-31610

O-RING

31

07000-11009

O-RING

32

|74020-01228

PIN

33

708-8F-31210

BOLT

Выбрано товаров: 37
