Komatsu
/
Экскаваторы
/
PC200SC-6 S/N 10001-UP
/
РАБОЧЕЕ ОБОРУДОВАНИЕ
/

РУКОЯТЬ (ОСНОВ.)(№-)

Запчасти Komatsu PC200SC-6 РУКОЯТЬ (ОСНОВ.)(№-) РАБОЧЕЕ ОБОРУДОВАНИЕ

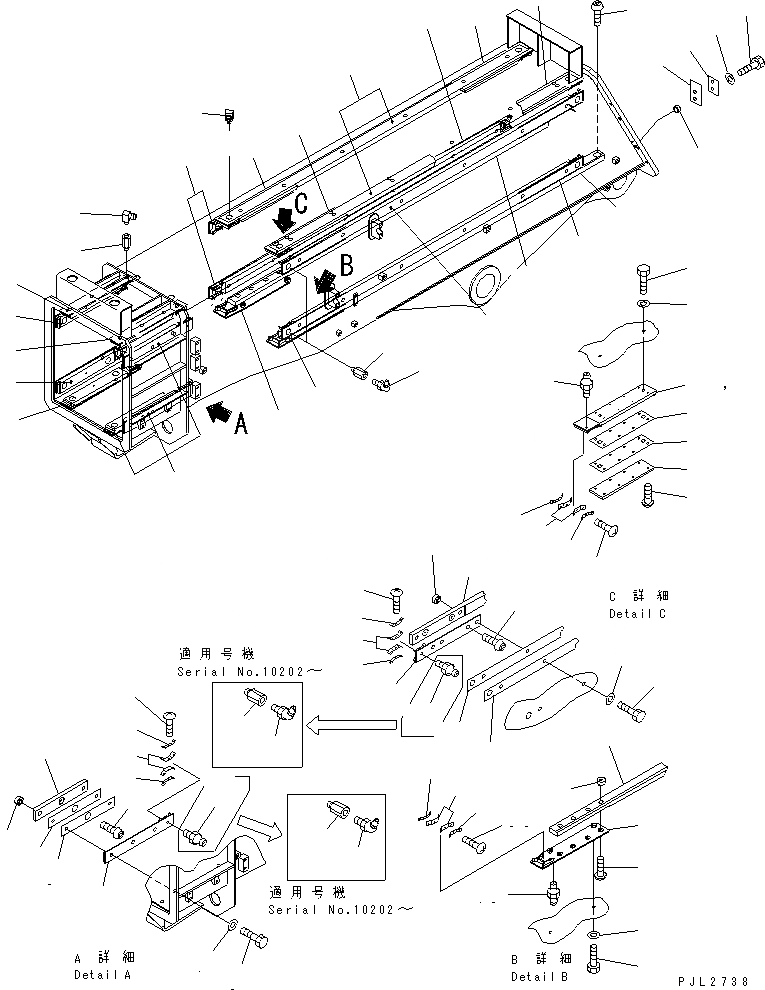

Схема запчастей Komatsu PC200SC-6 - РУКОЯТЬ (ОСНОВ.)(№-) РАБОЧЕЕ ОБОРУДОВАНИЕ
1
1
1
2
3
4
4
4
4
4
5
6
7
8
9
9
10
11
12
13
13
14
15
16
16
17
17
17
18
18
18
19
20
21
22
22
23
24
25
26
26A
27
28
29
29
30
30
30
30
31
32
33
34
35
35
36
37
37
38
39
39
40
41
42
43
43
44
45
46
47
48
49
50
50
51
51
52
53
54
55
56
57
58
59

№

Артикул

Название

Примечание

Количество

1

20Y-957-1242

PAD

2

20Y-957-1250

SHIM

3

20Y-957-1710

SHIM

4

20Y-957-1261

BRACKET

5

20Y-957-1210

NUT

6

01010-81230

BOLT

7

01643-31232

WASHER

8

01370-00616

SCREW

9

20Y-957-1220

PLATE

10

20Y-957-1230

RUBBER

11

01220-40412

SCREW

12

203-70-56570

NIPPLE

13

07020-00675

FITTING

|13

07020-00000

FITTING

14

20Y-957-1430

PAD

15

20Y-957-1440

SHIM

16

20Y-957-1450

SHIM

17

20Y-957-1420

BRACKET

18

20Y-957-1411

BRACKET

|18

20Y-957-1410

BRACKET

19

01010-81225

BOLT

|19

01010-81220

BOLT

20

01643-31232

WASHER

21

01240-00616

SCREW

22

20Y-957-1220

PLATE

23

20Y-957-1230

RUBBER

24

01220-40412

SCREW

25

07020-00000

FITTING

26

20Y-25-11270

ELBOW

26A

203-70-56570

NIPPLE

27

20Y-957-1282

PAD

28

20Y-957-1290

SHIM

29

20Y-957-1750

SHIM

30

20Y-957-1271

BRACKET

31

20Y-957-1210

NUT

32

01010-81230

BOLT

33

01643-31232

WASHER

34

01370-00616

SCREW

35

203-70-56570

NIPPLE

|35

203-70-56570

NIPPLE

36

07020-00900

FITTING

37

07020-00675

FITTING

|37

07020-00000

FITTING

38

20Y-25-11270

ELBOW

39

20Y-957-1220

PLATE

40

20Y-957-1230

RUBBER

41

01220-40412

SCREW

42

20Y-957-1331

PAD,R.H.

43

20Y-957-1341

PAD,L.H.

44

20Y-957-1350

NUT

45

01245-00616

SCREW

46

01010-81225

BOLT

|46

01010-81220

BOLT

47

01643-31232

WASHER

48

07020-00000

FITTING

49

20Y-957-1311

BRACKET,R.H.

50

20Y-957-1321

BRACKET,L.H.

51

20Y-957-1220

PLATE

52

20Y-957-1230

RUBBER

53

01220-40412

SCREW

54

01435-01235

BOLT

55

427-N96-1130

PLATE

|55

20Y-957-1360

PLATE

56

20Y-957-1372

RUBBER

|56

20Y-957-1371

RUBBER

57

208-01-11270

WASHER

|57

130-43-48540

COLLAR

58

01010-81250

BOLT

59

01643-31232

WASHER

Выбрано товаров: 69
